태양열 조명 LED [FK1002]

->태양열로 충전지에 전기를 충전했다가 밤에 불을 밝히는 조명용 키트
Photo TR 에 의해 주변 밝기에 따른 자동동작
태양열 판 포함(4Vdc 60mA)
볼륨에 의한 밝기 조절
충전용 배터리는 AA size 3개를 사용(배터리 미포함)
*가격 : 28,000 원

상업적으로 이용 가능한 태양열 정원 조명과 동일한 원리로 작업하는 FK1002는 학생들에게 실용적인 대체 에너지 생산 및 적용과 관련된 프로젝트를 구축 및 동등하게 만들 수 있는 기회를 제공합니다. FK1002는 태양전지 충전기를 갖추고 있어 배터리를 충전할 수 있으며 해질녘에는 자동으로 밝은 LED 5개를 켜서 밤길을 안내할 수 있다. FK1002 옵션 스위치를 사용하면 장치를 끄거나 필요에 따라 LED를 수동으로 켤 수도 있습니다.

기술 데이터
- 충전식 배터리 크기 AAx3개의 전원 공급 장치(포함되지 않음)
-전류 소비량: 2.5mA(센서 모드에서 대기), 80mA. (센서 모드에서 작동), 100mA.(ON 모드).
- 태양열 패널의 내장된 충전 회로. 태양열 패널의 출력: 4VDC. 60mA.
- 슬라이드 스위치로 모드 선택 가능.
- 전위차계로 감도 조정 가능.
- IC 보드 치수: 2.64 in x 1.70 in.

작동 원리
회로는 충전기와 센서의 두 부분으로 나뉩니다. 충전기는 태양 전지판, TR1 및 TR3로 구성됩니다. 태양 전지판이 햇빛을 마주하고 있을 때, 그것은 햇빛 에너지를 직류 전압으로 변환한 다음 충전용 배터리를 충전하기 위해 TR1과 TR3를 통과할 것이다. 센서의 경우 센서 회로의 작동은 슬라이딩 스위치 "SW"를 통해 제어됩니다. 포토 트랜지스터 작동 선택을 위해 스위치 SW를 "1" 위치로 밉니다. 포토 트랜지스터가 빛을 받으면 내부 저항이 감소하여 TR5와 TR4가 작동을 중지하고 모든 LED도 켜지지 않습니다. 광 트랜지스터가 빛을 받지 못할 때, 내부 저항은 더 높아질 것이고 TR5는 바이어스를 위한 전압을 얻을 것이다. 그러면 TR4가 작동하고 모든 LED가 켜집니다. TR2와 VR1은 포토 트랜지스터의 빛을 감지하는 속도 제어 장치 역할을 할 것이다. 스위치를 "2" 위치로 이동할 때 회로가 꺼지고 "3" 위치로 이동할 때 포토 트랜지스터를 참조하지 않고 켜지는 LED에 직접 전압을 공급합니다.

회로 조립

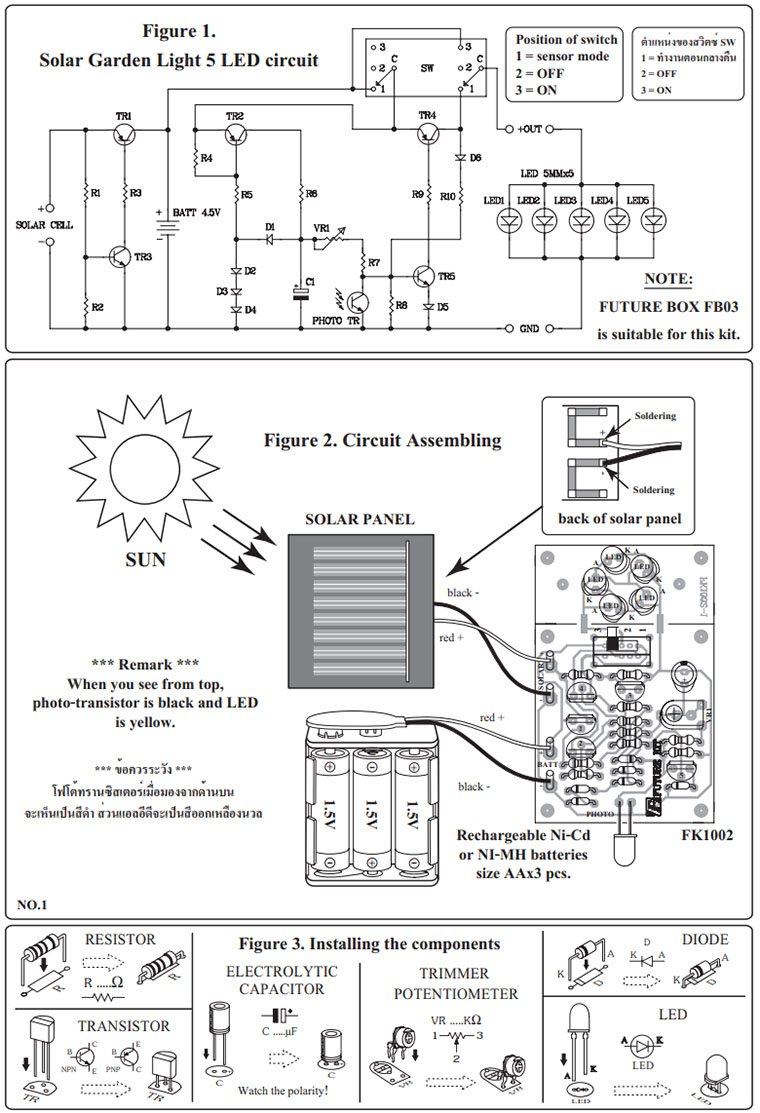

부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

Testing
태양열 패널을 햇빛을 향하게 합니다. SW를 "3" 위치로 슬라이드하면 모든 LED가 켜지고 "2" 위치로 슬라이드하면 회로가 꺼집니다. 슬라이드 스위치를 위치시키면 센서 회로가 포토 트랜지스터를 통해 빛을 감지하기 시작합니다. 광 트랜지스터가 빛을 감지하면 LED가 꺼집니다. 그러나 빛이 감지되지 않으면 LED가 켜집니다. LED의 밝기는 수신되는 광량에 따라 달라지며 VR1은 광트랜지스터의 빛을 감지하는 속도제어기 역할을 할 것이다.

참고: 태양 전지판은 형광등을 DC 전압으로 변환할 수 없습니다.
주의: 태양 전지판을 사용할 때는 양극과 음극이 단락되지 않도록 주의하십시오. 단락은 태양 전지판을 손상시킬 것이다.
