수분 감지기 [FK910]
-> 수분이 감지되면 알람이 울리는 키트
전원 공급 장치: 9VDC.
전류 소비량: 30mA(최대)
IC 보드 치수: 1.59인치 x 1.07의
*가격 :
5,300 원
물 센서 알람은 넘치는 물로부터 돈을 절약하는 데 유용하다.
기술 데이터
- 전원 공급 장치: 9VDC. 전류 소비량: 30mA(최대)
- IC 보드 치수: 1.59인치 x 1.07의
동작원리

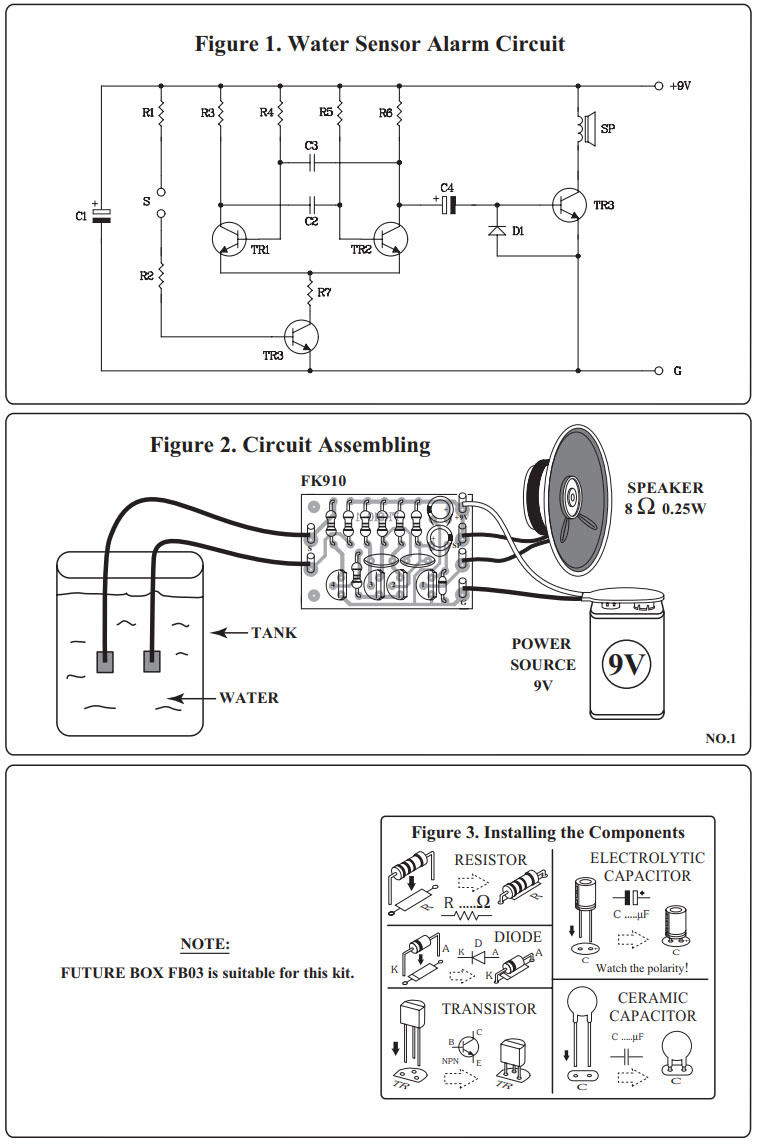

작동 원리 그림 1은 회로 다이어그램을 보여줍니다. TR1 및 TR2는 멀티바이브레이터 주파수를 발진시키기 위해 연결됩니다. 주파수는 C4를 통해 TR4의 기저부로 전송되어 스피커 전체로 증폭된다. TR1, TR2 및 TR4는 TR3가 작동할 때마다 작동합니다. TR3는 TR3의 베이스를 제어하여 TR3의 컬렉터에서 접지로 전류를 단락시킴으로써 기능합니다. 따라서 사운드 제너레이터가 기능을 설정하고 스피커 전체에 걸쳐 앰프로 전송합니다.
화로조립
그림 2는 PCB 어셈블리는 조립된 PCB입니다. 가장 낮은 높이의 구성 요소부터 시작하여 트랙이 단락되거나 가장자리 커넥터에 납땜이 닿지 않도록 주의하십시오. 일부 트랙은 구성 요소 아래에서 작동하므로 이러한 트랙이 단락되지 않도록 주의해야 합니다. 핀이 구멍에 쉽게 들어가지 않을 경우 작은 드릴을 사용하여 구멍을 약간 확대하십시오. 축방향 리드가 있는 모든 구성 요소는 PCB의 위치에 맞게 조심스럽게 구부린 다음 제자리에 납땜해야 합니다. 전해 콘덴서가 올바른 방향으로 삽입되었는지 확인하십시오. 일부 구성 요소는 열에 특히 민감합니다(예: 트랜지스터, IC, 다이오드 등). 가능한 한 짧은 시간 동안만 다리미를 도포하도록 각별히 주의해야 합니다. 리드를 잡기 위해 플라이어 한 쌍을 사용하면 열을 전도하는 데 도움이 됩니다. 와이어 커터로 리드를 트림하여 단락을 유발하는 과도한 길이를 방지합니다. 이제 뻔뻔스럽게도 네가 그것들을 제대로 장착했다!
테스트
회로에 전원을 공급합니다. 짧은 "S" 지점이 있으면 스피커 전체에서 소리가 들립니다. 수면 위의 수조에 S극을 설치합니다. 수위가 S극일 때 회로는 경고 알람을 전송합니다. 위치 폴을 스위치에 연결하여 보다 편리하게 사용할 수 있습니다.
자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK910TE_1_A3.pdf
