우천 감지기 [FK904]
-> 비가 오면 알람이 울리는 키트
전원 공급 장치: 9VDC.
전류 소비량: 150mA(최대)
IC 보드 치수: 2.17 in x 1.23
*가격 :
4,600 원
이 비 경보 회로는 저렴한 비용으로 센서 PC 보드(횡선)를 "S" 지점에 연결하고 비가 오는 지역에 배치함으로써 매우 유용합니다. 비가 오면 회로에 경보가 울리고 LED가 켜집니다.
기술 데이터
- 전원 공급 장치: 9VDC.
- 전류 소비량: 150mA(최대)
- IC 보드 치수: 2.17 in x 1.23

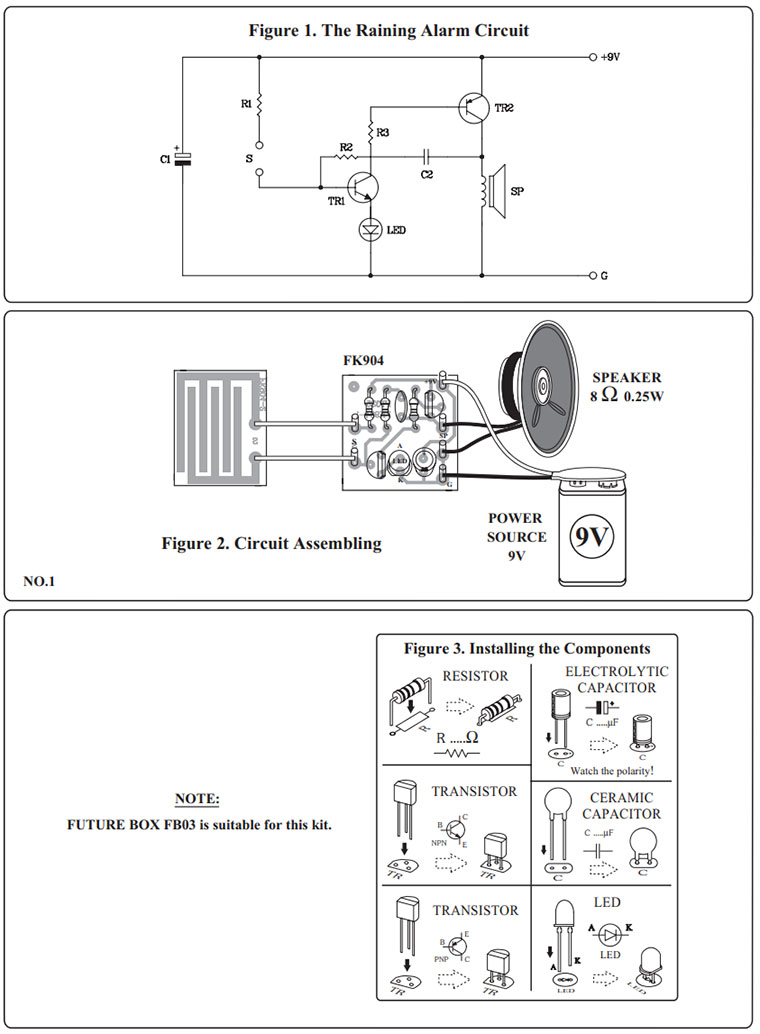

동작원리
주파수 발생기로 TR1과 TR2를 연결하는 회로 성능. 이 주파수는 스피커 피드백에서 TR1의 기저로 전달됩니다. R1K2 및 C 0.047uF는 주파수 발생기입니다. 일반적으로 TR1의 기저에 있는 전압이어야 하며, 그렇지 않으면 주파수 발생기가 작동할 수 없습니다. 베이스를 센서 보드에 "S" 지점에 연결하면 센서가 젖을 때마다 전압이 R10K를 통해 TR1의 베이스로 흐르게 되고 주파수 발생기가 작동하기 시작하고 LED가 표시됩니다.
회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.
테스트
그림 2에 따라 LED가 표시되지 않습니다. 센서 보드에 물을 대면 LED가 표시되고 스피커에서 소리가 납니다.
자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK904TE_1_A3.pdf
