신호 발생기 [FK903]

-> 500Hz 혹은 1kHz 의 구형파를 발생시킬 수 있는 키트
전원 공급 장치: 3VDC. 전류 소비량: 최대 1mA.
이 회로는 500Hz와 1,000Hz 주파수의 2단계 조정이 가능합니다.
신호 전력: 최대 2,600mV
PCB 치수: 1.59 x 1.59인치.
*가격 : 3,300 원

종종, 저항 측정이 적절하지 않은 연속성 또는 오디오 회로 기능을 테스트할 때, 오디오 신호는 앰프 또는 테스트 대상 오디오에 의해 주입되고 픽업되거나 앰프 및 이어피스를 사용하여 출력을 모니터링하여 수집될 수 있습니다. FK903은 다른 신호의 배경에서 쉽게 인식할 수 있는 두 개의 고정 출력 톤 500Hz와 1,000Hz를 특징으로 합니다.
​
기술 데이터
- 전원 공급 장치: 3VDC.
- 전류 소비량: 최대 1mA.
- 이 회로는 500Hz와 1,000Hz 주파수의 2단계 조정이 가능합니다.
- 신호 전력: 최대 2,600mV
- PCB 치수: 1.59 x 1.59인치.
​
작동원리​

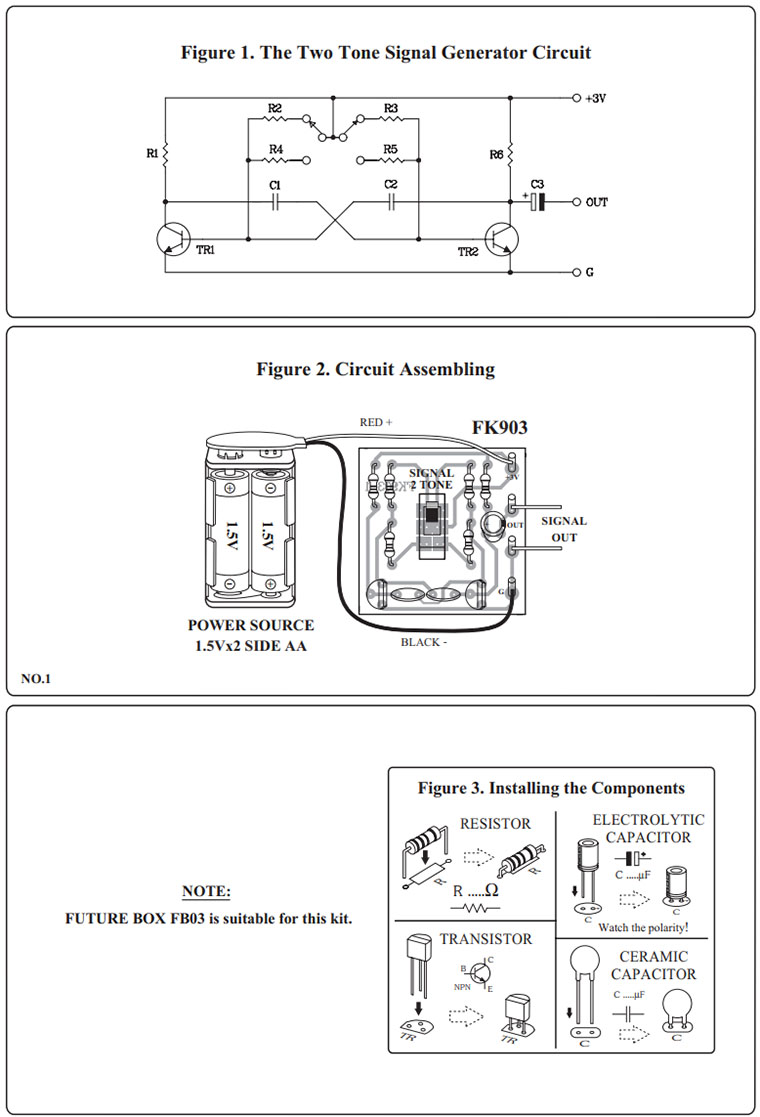

어떻게 작동하는지 TR1과 TR2는 다중 진동자 회로로 구성됩니다. TR1과 TR2가 번갈아가며 작동한다는 뜻이다. 출력 주파수는 R2, R3 및 C1, C2의 값에 따라 달라집니다. 이 회로에서는 각각 500Hz와 1,000Hz의 주파수를 제공하는 양방향 수동 스위치를 사용하여 R2에서 R4로, R3에서 R5로 값을 변경할 수 있습니다. 주파수는 TR2~C3의 컬렉터에서 출력으로 왔다.

회로조립
PCB 어셈블리 부품의 조립은 도 2에 도시되어 있다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.
​
테스트
회로에 3VDC 전류를 공급하기 전에 OUT를 앰프의 IN에 연결하십시오. 스위치를 토글한 후 앰프의 볼륨 컨트롤을 최소로 줄입니다. 회로에 3VDC를 공급한 후 앰프의 볼륨을 확성기에서 소리가 날 정도로 높여보세요. 스위치를 반대 위치로 변경하면 다른 소리 주파수를 들을 수 있습니다.


자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK903TE_1_A3.pdf
