적외선 물체감지센서 [FK511]
-> 적외선을 이용하여 사물을 검출합니다.1.투광모드와 반사 모드로 사용
전원 : 12VDC
전류소비량 : 20mA. (대기), 55mA. (작동)
작동 : 차단막(최대 50cm) 및 반사(최대 8m.)
최대 부하 : 500와트 - IC 보드 치수 : 2.33 in x 2.77
*가격 :
18,500 원
알람 시스템, 자동 조명 컨트롤러 등과 같은 다양한 용도에 적용할 수 있는 다목적 검출기 회로.
기술자료
- 전원 : 12VDC
- 전류소비량 : 20mA. (대기), 55mA. (작동)
- 작동 : 차단막(최대 50cm) 및 반사(최대 8m.)
- 최대 부하 : 500와트
- IC 보드 치수 : 2.33 in x 2.77
동작원리

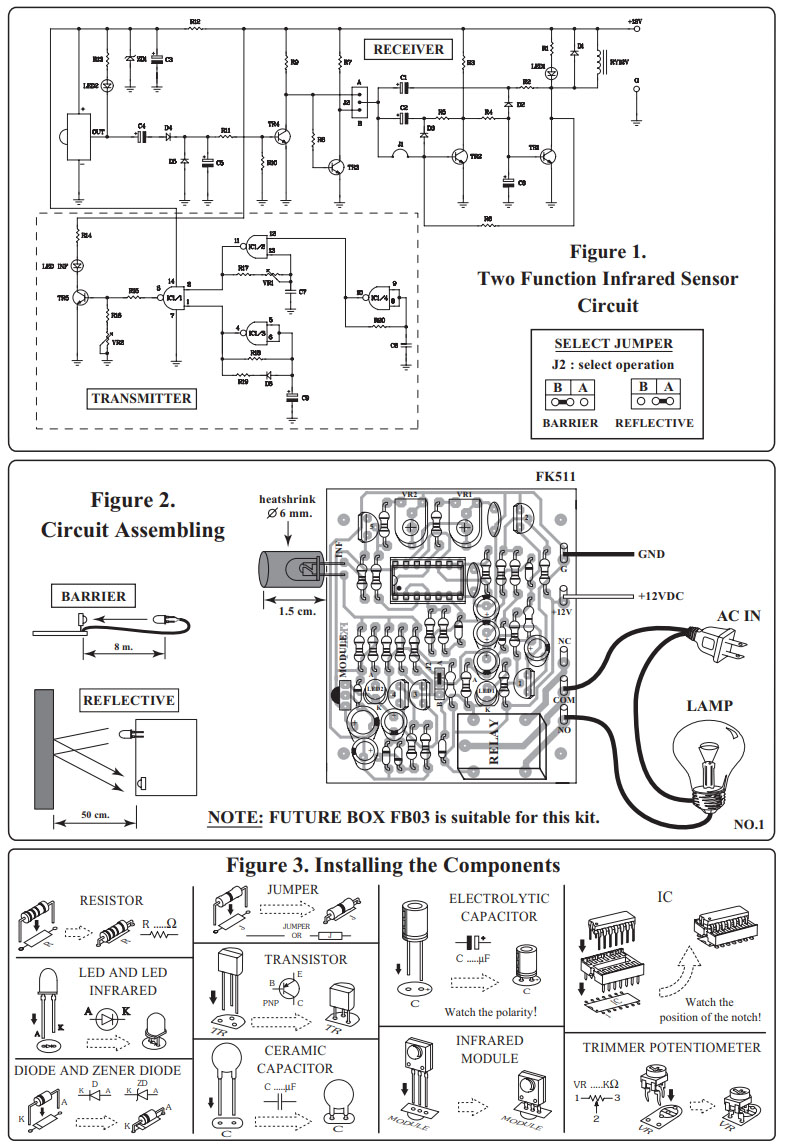

회로 성능 회로 작동은 두 부분으로 나눌 수 있습니다. 첫 번째 부분은 38kHz의 주파수 반송파를 생성하기 위해 사용되는 IC1/2, 250Hz의 주파수에 대한 IC1/4, 10Hz의 주파수에 대한 IC1/3으로 구성된 송신기입니다. IC1/1은 모든 주파수를 결합하여 TR5의 베이스로 전송하여 LED 적외선을 통해 신호를 전송합니다. 두 번째 부분은 송신기로부터 적외선 신호를 수신하는 모듈로 구성된 수신기입니다. 수신된 신호는 C4 및 D4를 통과하고 C5에 의해 필터링되어 DC 전압이 됩니다. 그러면 회로 작동 선택을 위해 점퍼 J2로 전송되기 전에 증폭을 위해 DC 전압이 TR3 및 TR4를 통해 전송됩니다. 장애물 작동의 경우 위치 A를 선택하고 반사 작동의 경우 위치 B를 선택합니다. TR1과 TR2는 J2를 통과하는 신호로 인해 대체적으로 작동하는 플립플롭 회로입니다. J1을 점프할 때, 회로의 작동은 들어오는 신호에 따라 달라집니다.
회로 조립
부품의 외부 연결 및 장착은 그림 2에 나와 있습니다. 다이오드, 저항기, 전해 콘덴서 및 트랜지스터 등과 같은 낮은 높이의 구성 요소부터 회로를 조립하는 것이 좋습니다. 그림 3과 같이 납땜하기 전에 PCB 폴과 부품이 일치하는지 확인하고 조립할 때 주의하십시오. 납땜 및 납땜납은 내부에 조인트 용액과 함께 주석과 납 비율이 60/40인 최대 40W를 사용한다. 조립된 회로를 다시 점검하여 신뢰할 수 있는지 확인합니다. PCB 손상을 보호하기 위해 구성 요소를 잘못 배치한 경우 리드 어리버리 또는 리드 와이어 흡수기를 사용하는 것이 좋습니다. Jump J1을 테스트하고 J2를 선택하여 회로에 전원을 공급하기 전에 "A"를 배치합니다. LEDI 및 LED2에 불이 들어오면 안 됩니다. 무언가에 장애물이 있으면 LED2가 깜박입니다. 테스트를 위해 손으로 LED2의 전면을 10㎜ 거리에서 막습니다. LED2는 깜박이고 LEDI는 영구적으로 켜집니다. 회로가 작동하지 않는 경우, 트리머 VR1과 VR2를 조정해 보십시오.
응용
J1을 점프할 때마다 누르면 켜지고 해제할 때 꺼집니다. 점프가 있을 때는 눌렀다 떼는 방식으로 동작한다. 32를 선택하여 "Φ" 위치를 지정하면 회로가 최대 거리 50cm의 반사 작동을 수행하게 됩니다. J2를 선택하여 "A" 위치를 지정하면 적외선 LED가 PCB에서 꺼지고 라인이 배선됩니다. 적외선 LED를 모듈에 직접 대면할 때, 회로는 최대 거리가 7-8m인 장애물이 있을 때마다 작동합니다.보정하기 위해 준비됩니다. 플라스틱 튜브를 동적 버저와 함께 삽입하면 경보가 증폭됩니다.
자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK511TE_1_A3.pdf
