조립키트,부품(DIY Assembly)
>
응용콘트롤
적외선 도둑감지 스위치 [FK505]
-> 적외선 센서를 사용해 스위치를 on 시킬 수 있으며 스타트 지연도 가능한 키트
전원: 12VDC.. 전류 소비량: 40mA.(대기), 80mA.(작동),
지연: 1분. 검출 범위: 8m.(렌 포함).
접촉 부하: 5A@220VAC.
IC 수염 치수: 1.68 x 1.39인치(TX) 3.43 x 2.13인치(RX 및 제어)
*가격 :
49,000 원
적외선 도난 경보 회로는 누군가가 강제로 건물에 들어가려고 할 때 벨이 크게 울리게 하는 전자 장치이다. 보이지 않는 적외선을 이용해 체커가 되고 장소에 맞게 지연을 조절할 수 있다
기술 데이터
전원: 12VDC.. 전류 소비량: 40mA.(대기), 80mA.(작동),
지연: 1분. 검출 범위: 8m.(렌 포함).
접촉 부하: 5A@220VAC.
IC 수염 치수: 1.68 x 1.39인치(TX) 3.43 x 2.13인치(RX 및 제어)
동작원리

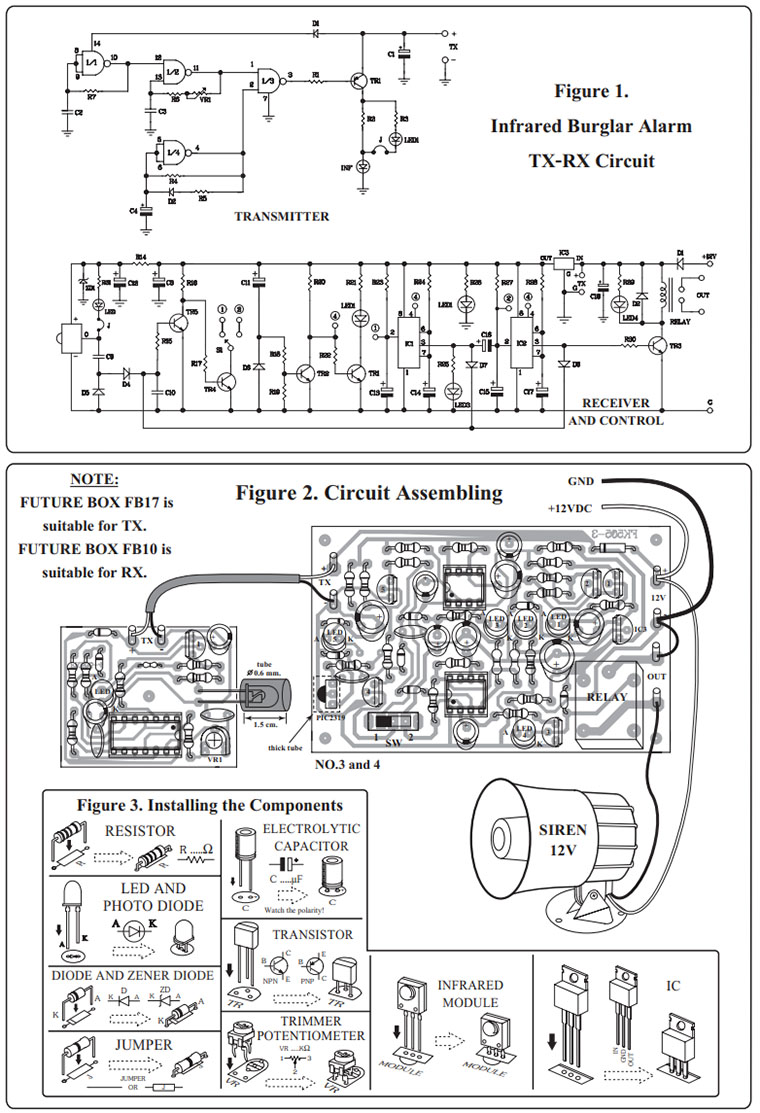

IC 송신기: 1/1.2:1.2 주요 기능이 있습니다 및 IC1/3은 다른 주파수로 생성됩니다. IC1/1은 IC1/2 제어를 위해 저주파 250Hz가 생성되며, IC1/2는 반송파 주파수 37-41kHz를 생성합니다. 섹션 IC1/4에서 10Hz의 저주파가 생성됩니다. 모든 주파수는 IC1/3에 의해 혼합되고 LED 적외선에 의해 증폭 및 표시하기 위해 TRI로 전환될 것이다. 점퍼 J는 송신기 섹션의 작동을 표시하는 데 사용됩니다. 수신기 및 제어: 모듈이 적외선을 수신합니다. 모듈의 IC는 OUT 단자를 통해 저주파를 감지하여 TR5 및 TR4로 전송합니다. 이 저주파는 TR5와 TR4에 의해 증폭된다. TR4의 컬렉터가 스위치에 연결되어 있습니다. ICI는 누군가 회로를 차단하면 스위치를 T 위치로 돌려 LED3 조명은 물론 입력을 30초가량 지연시키는 기능을 한다. IC1이 작동을 중지하고 LED3가 켜지지 않습니다. IC2가 작동하고 LED4가 1분 이내에 켜집니다. 스위치를 위치 2로 돌리면 회로가 차단되면 ICI가 작동하지 않고 LED3가 켜지지 않아 입력 시간이 지연되지 않습니다. IC2의 입력은 TR9로 전송되어 릴레이를 작동시킵니다. IC3가 작동할 때마다 릴레이도 작동합니다. 릴레이의 OUT 스폿은 경고 경보 장치에 연결됩니다. TR1 및 TR2는 ICI 및 IC2를 제어하는 출력 지연으로 연결된다. 스위치를 처음 켜면 LED2가 켜지지 않고 IC1 및 IC2가 작동하지 않습니다. 회로가 약 1분 지연됩니다. 그 후 LED2가 켜지면 회로가 차단될 때마다 ICI와 IC2가 작동합니다. 점퍼 J는 적외선 모듈의 수신을 표시하기 위한 세트 LED5에 사용됩니다.
회로조립
그림 2에 표시된 PCB 어셈블리는 조립된 PCB입니다. 가장 낮은 높이의 구성 요소부터 시작하여 트랙이 단락되거나 가장자리 커넥터에 납땜이 닿지 않도록 주의하십시오. 일부 트랙은 구성 요소 아래에서 작동하므로 이러한 트랙이 단락되지 않도록 주의해야 합니다. 축방향 리드가 있는 모든 구성 요소는 PCB의 위치에 맞게 조심스럽게 구부린 다음 제자리에 납땜해야 합니다. 중간에 전해 콘덴서가 올바르게 삽입되었는지 확인하십시오. LED는 차체에 평평한 점이 있어 오버레이의 선과 일렬로 정렬됩니다. 이제 정말 제대로 장착했는지 확인해 보세요!
테스트
모듈을 1m 거리에서 LED INF를 향하도록 돌립니다. 그런 다음 전원 공급 장치를 회로에 연결합니다. 이 단계에서 지연 제어 구간의 LEDI에 불이 들어오고 1분 후 LED2에 불이 들어옵니다. 스위치를 I 위치로 슬라이스합니다. 그런 다음 적외선 모듈을 임시로 덮습니다. 그 결과 LED3가 30초간 점등된 후 LED4 조명과 함께 소등되고 릴레이가 접촉면을 접촉시킵니다. 잠시 후 LED4가 켜지고 릴레이가 접촉면을 해제합니다. 회로가 이러한 방식으로 작동하는 경우, 이것은 그것이 실용적이라는 것을 나타냅니다. 송신기와 수신기 사이의 거리는 약 8m입니다. 회로가 박스에 배치된 경우 해당 섹션에 대한 렌즈가 제공됩니다. 소유자가 50을 나가는 동안 실수로 적외선을 차단하면 회로가 작동하지 않을 때까지 회로가 지연된다는 결론을 내릴 수 있습니다. 지연 시간은 CH를 조정하여 변경할 수 있습니다.
참고:
LED5는 TX 회로의 수신 신호를 표시합니다. RX 회로가 TX 회로에서 신호를 수신할 수 없고 LED5가 꺼져 있는 경우, LED5가 깜박일 때까지 TX 회로에서 VRI를 조정합니다.
사용:
LED 적외선의 경우 적외선을 제어하기 위해 수축 가능한 튜브를 LED 적외선에 연결해야 합니다. MODULE 수신기는 햇빛으로부터 소음을 보호하기 위해 두꺼운 튜브를 넣어야 합니다. 스위치가 I 위치에 있다고 가정하면 적외선이 차단되면 LED3가 켜집니다. 연결된 경고 경보 장치가 작동하기 전에 스위치를 끄는 데 30초가 걸립니다. ICI 값이 증가하면 지연 시간이 더 길어집니다. 값이 감소하면 시간이 줄어듭니다. 스위치가 꺼지지 않으면 지연 시간 후에 LED4가 켜지고 릴레이가 경고 경보 회로를 연결하여 작동합니다. 스위치가 2 위치에 있다고 가정할 때 적외선 차단 LED4가 즉시 켜지고 릴레이가 1분 후에 경고 경보 장치를 연결합니다. 알람이 더 오래 작동하도록 C18의 값을 높이고 알람이 더 짧게 작동하도록 감소시킵니다. 이 직위는 군용 창고에 적합하다.
자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK505TE_34_A3.pdf
