수위 조절기 [FK438]
-> 수위를 감지하여 알람 또는 스위치를 on 시킨 것과 같은 효과를 낼 수 있는 키트
전원공급 : 12VDC
소모량 : 최대 150mA. (작동), 최대 11mA. (비공식적으로).
탱크 내 물이 가득 차거나 비어 있을 때 릴레이 및 경보음의 작동을 설정 적재: 1A.
PCB 치수: 2.64 x 1.87인치.
*가격 :
20,000 원
수위조절 키트로서 수위량을 감지하여 수위가 높거나 낮을 때
경고 및 릴레이를 통한 펌프 컨트롤로 수위량을 조절 할 수 있는 키트입니다.
알람과 릴레이 접점은 점퍼를 통하여 고점 또는 저점 중 한 가지를 선택 할 수 있습니다.
펌프 제어 및 고수위 또는 저수위 경보장치용 수위감지기 회로입니다. 헤더 탱크의 레벨 제어, 오버플로 상태 감지 및 낮은 수조 레벨 경고 등이 적용됩니다. 하이 레벨 로우 레벨 릴레이 기능이 점퍼로 선택되었습니다. 점퍼 선택 청각 경보는 온보드 미니 경보 발생기에 의해 제공됩니다.
기술사양 :
- 전원공급 : 12VDC
- 소모량 : 최대 150mA. (작동), 최대 11mA. (비공식적으로).
- 탱크 내 물이 가득 차거나 비어 있을 때 릴레이 및 경보음의 작동을 설정할 수 있습니다. 적재: 1A.
- PCB 치수: 2.64 x 1.87인치.
동작원리

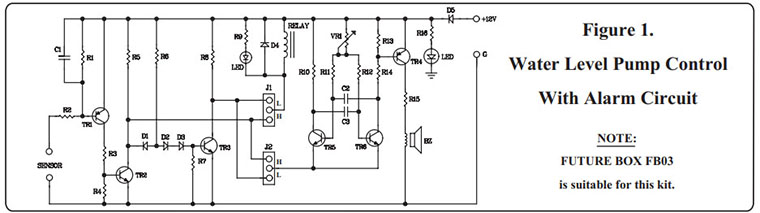

작업 방법: 그림 1에 회로 다이어그램이 나와 있습니다. 센서 지점에서 수위를 확인합니다. 센서가 파이프라인이나 탱크의 물이 비어 있음을 감지하면 TR1과 TR2가 작동하지 않아 TR3가 작동합니다. 센서가 파이프라인이나 탱크의 물을 감지할 때마다 TR1과 TR2가 작동하여 TR3가 작동하지 않습니다.
회로 조립:

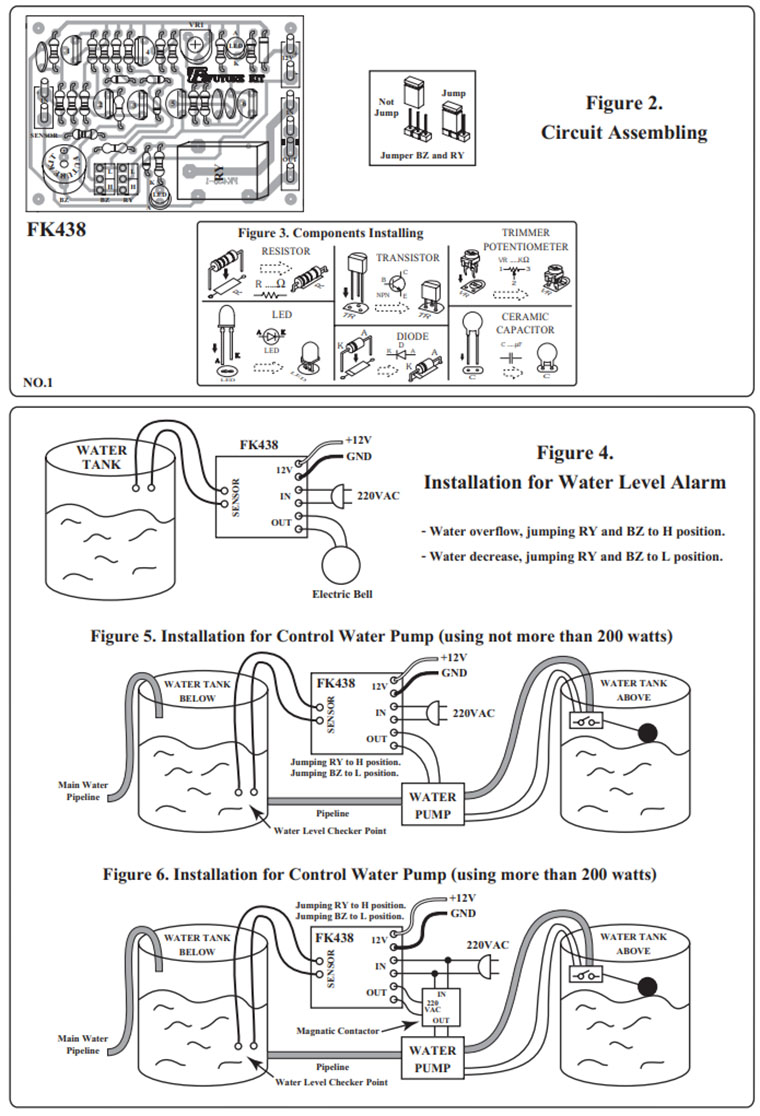

부품의 외부 연결 및 장착이 그림 2에 나와 있습니다. 회로는 먼저 다이오드, 저항기, 전해 콘덴서 및 트랜지스터 등과 같은 하위 구성 요소부터 조립하는 것이 좋습니다. 그림 3과 같이 납땜하기 전에 PCB 폴과 부품이 일치하는지 확인하고 조립할 때 주의하십시오. 납땜 및 납땜납은 내부에 조인트 용액과 함께 주석과 납 비율이 60/40인 최대 40W를 사용한다. 조립된 회로를 다시 점검하여 확실하게 확인하십시오. PCB가 손상되지 않도록 구성 요소를 잘못 배치한 경우 리드 어리버리 또는 리드 와이어 흡수기를 사용하는 것이 좋습니다.
사용:
양극을 위치 +12V에, 음극을 위치 G에 연결한 회로에 12VDC를 공급합니다. VR을 중간점으로 조정합니다. 1) 물이 감소할 때 알람을 설정하는 경우(그림 4 참조) BZ, RY를 L 위치로 점프합니다. 센서 지점과 수위 지점 사이에 전선을 연결합니다. 물이 설정된 레벨보다 낮으면 릴레이와 알람이 작동합니다. 물이 설정된 레벨보다 높으면 릴레이와 알람이 모두 작동하지 않습니다. 2) 물이 넘칠 때 알람을 설정하는 경우(그림 4 참조), BZ 및 RY를 H 위치로 점프합니다. 센서 지점과 수위 지점 사이에 전선을 연결합니다. 물이 설정된 레벨보다 높으면 릴레이와 알람이 작동합니다. 물이 설정된 레벨보다 낮으면 릴레이와 알람이 모두 작동하지 않습니다. 3) 배관 내의 물 흐름과 탱크의 빈 상태를 확인하기 위해 알람을 설정할 경우(그림 5 참조) BZ를 L로, RY를 H 위치로 점프합니다. 그런 다음 전선을 파이프의 수위에 연결합니다. 펌프는 물이 흐를 때 작동하고, 물이 흐르지 않을 때 알람이 작동하지 않습니다.
참고:
이 회로는 최대 200와트 워터 펌프에서만 사용할 수 있습니다. 200와트를 초과하는 경우에는 자기 접촉기를 추가해야 합니다. (그림 6 참조).
자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK438TE_12_A3.pdf
