랜덤 숫자 발생기 [FK160]
-> 1자리 숫자를 랜덤하게 출력하는 키트
전원 : 9-12VDC
전류소비량 : 최대 42mA. @ 9VDC.
디스플레이: 1자리(0.5인치 7-세그먼트 LED)
IC 보드 치수: 2.22인치 x 2.63인치.
*가격 :
13,000 원
이것은 포켓 크기의 난수 게임으로 7 세그먼트 디스플레이를 사용하여 0에서 9 사이의 난수를 표시합니다.
기술자료
- 전원 : 9-12VDC
- 전류소비량 : 최대 42mA. @ 9VDC.
- 디스플레이: 1자리(0.5인치 7-세그먼트 LED)
- IC 보드 치수: 2.22인치 x 2.63인치.
작동원리
어떻게 작동하는지 TR2와 TR3는 안정적인 다중 진동자 발생 회로로 조립된다. 스위치 SW를 길게 누르면 회로에서 주파수가 생성되기 시작합니다. 생성된 주파수는 R1-R6, C1 및 C3에 의해 제어됩니다. 그런 다음 출력이 4개이고 BCD 코드 형태로 신호를 전송하는 IC1용 클럭 신호를 생성합니다. BCD 코드는 BCD 코드에서 7-세그먼트를 통해 표시된 숫자로 인코딩을 해제하기 위해 IC2에 공급됩니다. 0부터 9까지 카운트하고 스위치 SW가 해제될 때까지 다시 0으로 이동할 때마다 클럭 신호가 하나씩 가산됩니다. 그림이 천천히 실행되고 마지막에 실행이 중지됩니다. 지연 시간은 C2 값에 따라 달라집니다.
회로 조립

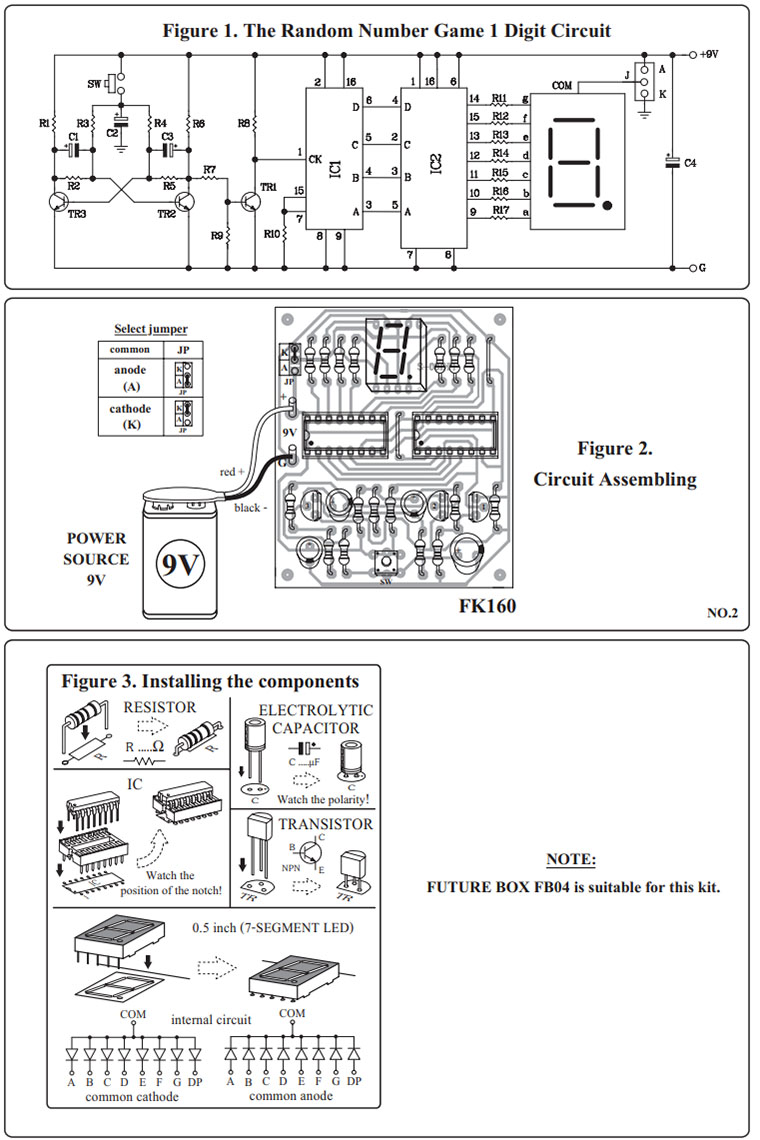

부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오. 7세그먼트 LED의 공통성을 확인하는 방법 7세그먼트 LED를 삽입하기 전에 니들 옴미터로 공통형을 검사하는 것이 좋습니다. 양극(빨간색)을 세그먼트 LED(위쪽 또는 아래쪽)의 핀 3에 연결한 다음 음극(검은색)을 나머지 핀에 연결합니다. 터치할 때 각 세그먼트에 불이 들어오면 해당 7-세그먼트가 공통 음극(K)입니다. 반대로 음극(검은색)을 7 세그먼트의 핀 3에 연결하고 양극(빨간색)을 나머지에 연결합니다. 터치할 때 각 세그먼트에 불이 들어오면 해당 7-세그먼트가 공통 양극(A)입니다. 공통 유형을 알고 있는 경우 JP를 7 세그먼트 LED의 동일한 공통으로 점프해 보십시오.
테스트
회로 측 공급 전압 9-12VDC를 테스트합니다. 그런 다음 스위치 sw를 길게 누릅니다. 7-세그먼트의 수치는 0에서 9까지 반복적으로 실행됩니다. 스위치를 놓으면 그림 번호가 느리게 실행되고 마지막에 멈춥니다. 그것이 어떤 숫자에서 멈출지 예측할 수 없다.
자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK160TE_2_A3.pdf
