미니 인터컴 [FK327]
-> 간단한 통신이 가능한 인터컴 키트
전원 공급 장치: 4.5 ~ 6VDC
전류 소비량: 최대 8mA(대기) @ 4.5VDC. 최대 50mA(작동) @ 4.5VDC
슬라이드 스위치로 스테이션 선택
IC 보드 치수: 1.95인치 x 1.31인치.
*가격 :
12,000 원
이것은 매우 간단하고 저렴한 회로이며 두 개의 8옴 0.25W 스피커와 함께 제공됩니다. 기본적으로, 증폭기 보드의 슬라이드 스위치를 사용하여 송신기 및 수신기 역할을 하도록 설정된 단일 증폭기이다. 슬라이드 스위치는 말하거나 듣도록 설정될 수 있다. FK327은 이상적인 강의실 프로젝트이며, 그 결과는 강의실 간 의사소통 또는 어린이 모니터링에 유용한 장치입니다.
기술 데이터
- 전원 공급 장치: 4.5 ~ 6VDC
- 전류 소비량: 최대 8mA(대기) @ 4.5VDC. 최대 50mA(작동) @ 4.5VDC
- 슬라이드 스위치로 스테이션 선택
- IC 보드 치수: 1.95인치 x 1.31인치.
동작원리

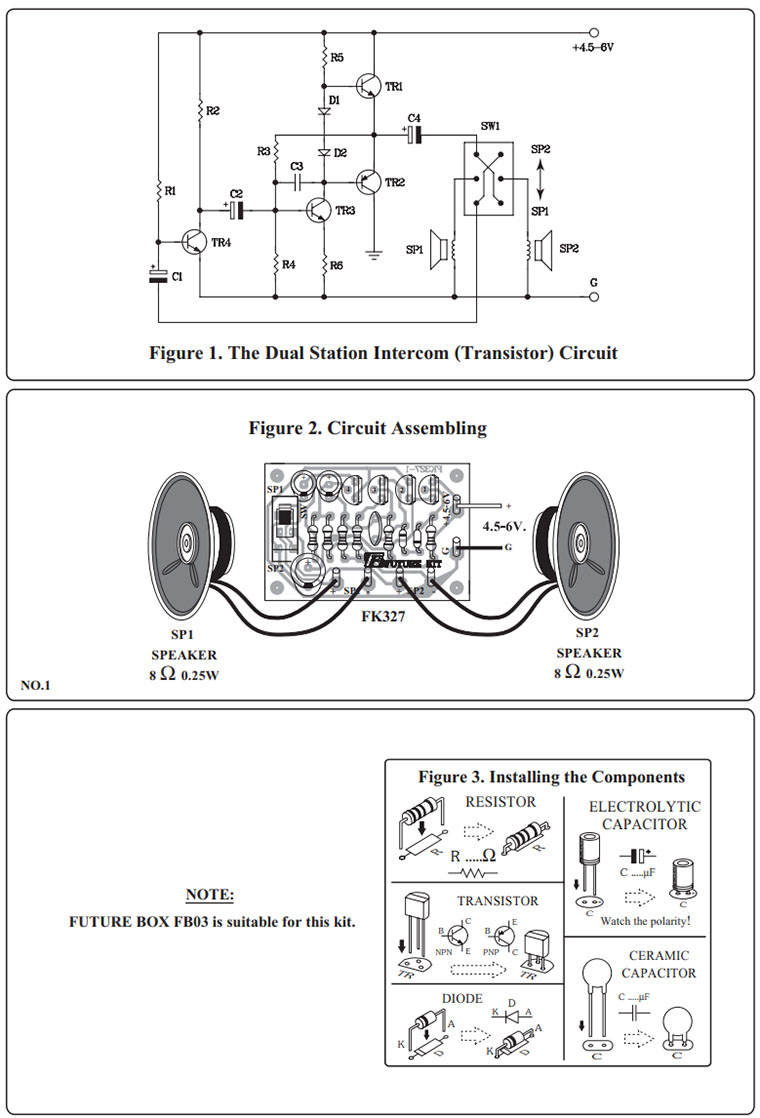

작동 방식 스위치를 "SP1" 위치로 돌리면 SP1 스피커가 마이크의 기능을 수행합니다. 생성된 음성 신호는 먼저 (C1을 통해) TR1에 의해 사전 증폭된 후 증폭 회로(TR1-TR3)로부터 또 다른 증폭 작업을 수신합니다. 그런 다음 이 증폭된 신호는 C4를 통해 SP2 라우드스피커로 전송됩니다. "SP2"의 위치를 선택한 경우에도 동일한 논리를 적용할 수 있다.
회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.
테스트
회로에 4.5-6VDC 공급 테스트. 스위치 SW1이 "SPI" 위치로 전환된 후 SP2에서 목소리가 들릴 때까지 SPI와 계속 대화합니다. 그런 다음 "SP2" 위치에서도 동일하게 수행합니다. SP2를 통해 여전히 목소리가 들린다면 회로가 제대로 작동하고 있음을 의미합니다. 장기 신뢰성을 위해 FA/FK801 코드에 따른 전원 공급을 사용하는 것이 좋습니다. 실드 와이어를 사용하면 SP1의 거리를 최대 1m까지 확장할 수 있고 SP2의 거리를 최대 10m까지 확장할 수 있습니다
자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK327TE_1_A3.pdf
