근접 센서 스위치 [FK437]
-> 적외선을 이용한 근접 센서 스위치 키트
Loading : 최대 5Φ./220VAC.
전원 : 12VDC.- 전류소비량 : 100mA. (최대)
감지 거리: 5-30 em. (apprex.)
작업 지연 시간: 0-10 참조. ·- IC 보드 치수: 3.84인치 x 2.01인치.
*가격 :
19,000 원
이것은 온보드 IR 송신기에서 발생하는 반사 적외선 신호를 핥아 범위 내의 역조를 감지하는 단거리 감지기입니다. 조정 가능한 0-10초 타이머는 외부 컨트롤의 접점을 유지하여 기능을 추가합니다. 동일한 회로를 재료 취급 애플리케이션에서 광차단기 및 마크 감지 반사 검출기와 함께 사용할 수 있다.
기술자료
- Loading : 최대 5Φ./220VAC.
- 전원 : 12VDC.
- 전류소비량 : 100mA. (최대)
- 감지 거리: 5-30 em. (apprex.)
- 작업 지연 시간: 0-10 참조. ·
- IC 보드 치수: 3.84인치 x 2.01인치.
동작원리

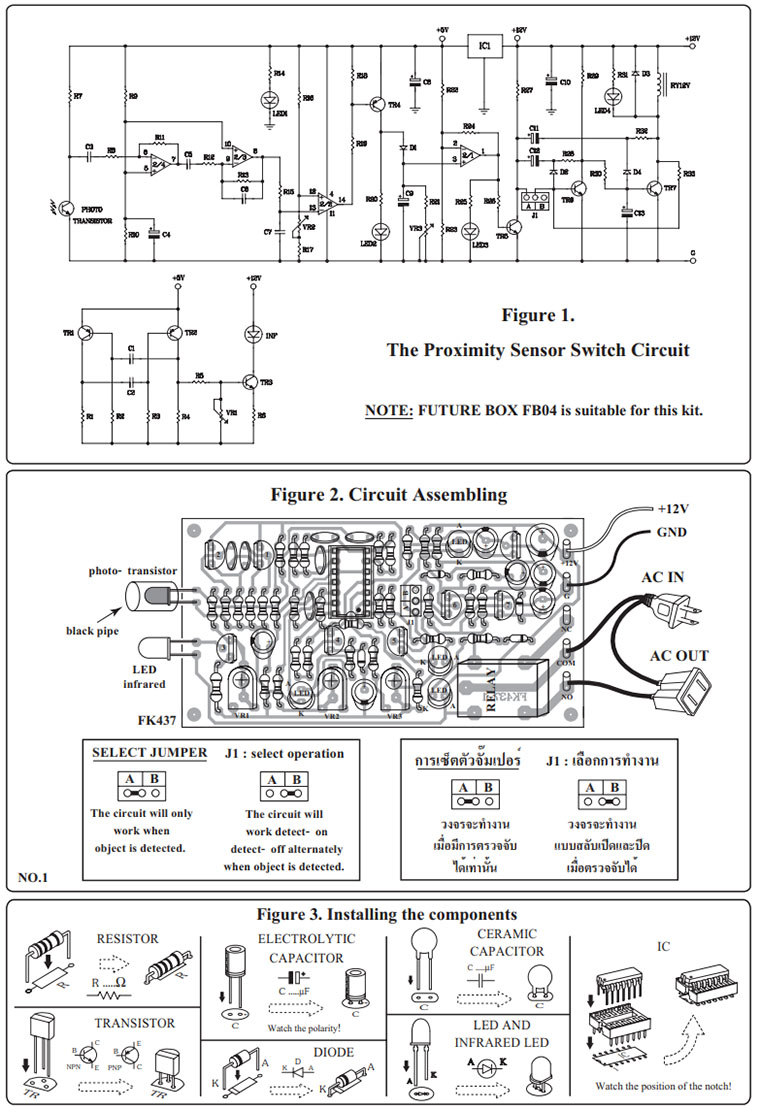

작동 원리 회로는 수신기와 송신기로 구성됩니다. 송신기의 주파수 발생기(TR 및 TR2)는 6kHz의 주파수를 생성합니다. C1, C2, R2 및 R3는 주파수 제어기 역할을 합니다. TR3와 VR1을 거치는 동안 상기 주파수는 LED에 도달하기 전에 증폭되고 조정될 수 있다. 수신기가 광 트랜지스터를 통해 LED 적외선으로부터 주파수를 얻을 때, 생성된 주파수는 IC2/3과 IC2/4에 의해 증폭된다. 그런 다음 증폭된 주파수는 비교 회로로 연결된 IC2/2로 전송됩니다. 핀 13의 신호 레벨이 핀 12보다 크면 IC2/2가 핀 14를 통한 전압 송출을 중지합니다. VR2는 물체 감지 거리도 조정할 수 있는 비교 수준을 조정할 것이다. IC2/2가 전압 송출을 중단하면 TR4가 작동합니다. TR4의 이미터로부터의 전압은 LED2를 점등시키기 위해 TR4의 컬렉터로 보내질 것이다. 또한 전압의 일부가 D1을 통해 C9와 IC2/1의 핀 3으로 흐릅니다. 회로의 이 부분은 VR3로 하여금 작업 시간 지연을 조정하도록 함으로써 작업 시간 지연으로 작용할 것이다. 핀 3의 전압 레벨이 IC2/1의 핀 2보다 클 경우 IC2/1은 플립플롭 회로로 연결된 TR5, TR6 및 TR7로 전압을 보냅니다. J1을 위치 A로 점프할 때 트랜지스터 TR6 및 TR7은 물체가 감지될 때만 작동합니다. 그러나 J1을 B 위치로 점프할 때, 물체가 감지되고 LED가 켜지면 작동하고 재검출 시 LED가 꺼집니다. TRI와 TR2가 작동할 때마다 릴레이도 그에 따라 작동합니다.
회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 베어드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.
테스트
전압을 공급하기 전에 J1을 점프하여 A 위치로 이동하고 두 센서가 열린 공간을 가리킵니다. 그런 다음 VRI와 VR2를 중간 위치로 조정하고 VR3를 극좌측으로 조정합니다. 회로에 전압을 공급하고 5cm의 간격으로 두 센서의 전면에 손을 가져다 놓으면 릴레이가 작동합니다. 그러나 손을 꺼내면 릴레이가 즉시 작동을 중지합니다. 그런 다음 J1을 B 위치로 점프하고 두 센서의 전면으로 손을 가져와서 꺼내면 릴레이가 영구적으로 작동합니다. 그러나 동일하게 다시 실행하면 릴레이가 작동을 중지합니다.
응용
포토 트랜지스터에 대한 외부 빛에 의한 방해를 방지하기 위해 포토 트랜지스터를 덮는 검은 파이프를 사용하는 것이 좋다. .
-VR1, LED 적외선 전송 제어에 사용되는
-VR2, 물체 감지 거리 조정에 사용되는
-VR3, 회로 작업 시간 지연 조정에 사용된다.
자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK437TE_1_A3.pdf
