빛 감지 토글 스위치 [FK402]

-> 빛을 감지할 때마다 on/off 가 반복되는 키트
전원 공급 장치: 12VDC.
전류 소비량: 42mA(최대)
최대 부하: 5A@220VAC
IC 보드 치수: 1.54 in x 2.85
*가격 : 10,500 원

조명 리모컨 스위치는 더 효율적으로 조정되었다. 그것은 사용하고 조립하기 쉽다. 스위치 회로는 빛에 민감한 트랜지스터로 설계되었으며 회로 상태를 나타내는 발광 다이오드(LED)가 있다.
​
기술 데이터
- 전원 공급 장치: 12VDC.
- 전류 소비량: 42mA(최대)
- 최대 부하: 5A@220VAC
- IC 보드 치수: 1.54 in x 2.85
​
동작원리
회로는 광센서로 포토 트랜지스터를 사용한다. 포토 트랜지스터의 저항은 일반적으로 높기 때문에 전류가 거의 흐르지 않으며, C2에서 약 0.2-0.3 볼트이다. 그러나 빛이 포토 트랜지스터를 통과할 때, 그것의 저항은 감소할 것이다. 그러면 C2 양극에 전류가 더 많이 흐릅니다. C2는 TR1의 기초를 잠글 것이다. 그런 다음 TR1이 켜지면 C 전류가 일시적으로 낮아져 플립플롭이 작동합니다. TR2 및 TR3 교류. TR2와 LED1이 모두 켜지면 TR3가 꺼지고 릴레이가 접점을 끌어당기지 않으므로 LED3도 꺼집니다. 반대로, 빛이 포토 트랜지스터를 통과할 때, TR1은 일시적으로 켜지고, TR2와 LED는 단지 TR3만 켜지고, 릴레이는 그 LED2가 켜지도록 유도한다. 그것은 포토 트랜지스터를 통과하는 빛에 의해 교대하고 있다.
​
회로 조립

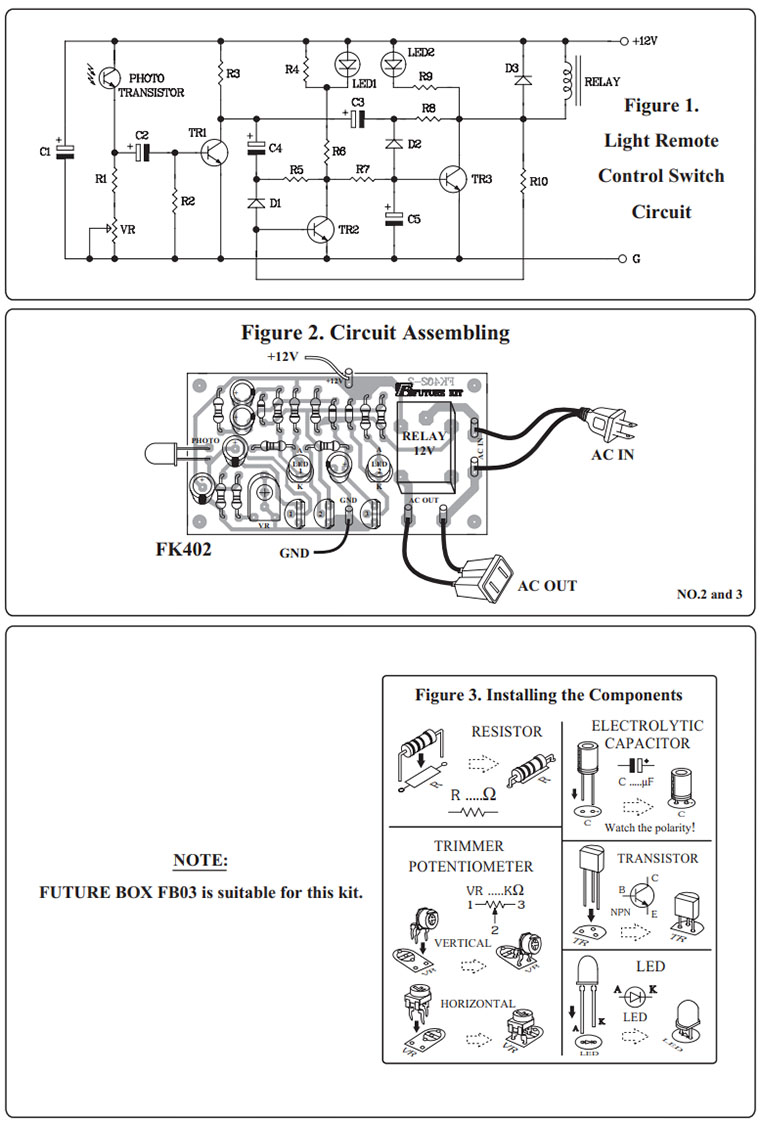

부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.
​
테스트
전원 공급기 12VDC를 회로에 연결합니다. 양극에 있는 "+12" 점과 음극에 있는 "G" 점을 연결한다. LED1이 켜지고 LED2가 켜집니다. 포토 트랜지스터를 빛 쪽으로 돌려 덮은 다음 실행을 취소합니다. LEDI는 꺼져 있지만 LED2는 켜져 있습니다. 릴레이가 다시 작동합니다. 포토 트랜지스터를 덮고 실행을 취소하십시오. 이제 LED2는 꺼져 있지만 LED1은 켜져 있습니다. 릴레이가 작동하지 않습니다.
​
응용
220VAC를 "ACIN" 포인트로 연결하고 "ΦOUT" 포인트를 필요한 가전제품과 연결합니다. 2cm의 검은색 파이프 또는 롤형 실린더 블랙 페이퍼로 포토 트랜지스터를 덮습니다. 회로에 직접 빛을 전달하기 위한 길이입니다. VR은 감도를 조정하는 데 사용됩니다.


자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK402TE_3_A3.pdf
