전기충격기 [FK901]
-> 사람에게 약한 전기충격을 주는 기능을 가진 키트
전원 공급 장치: 9VDC. 전류 소비량: 5mA(최대)
IC 보드 치수: 2.33인치 x 1.20인치.
*가격 :
12,500 원
이 간단한 회로는 9VDC를 대부분의 쇼코 게임에서 볼 수 있는 높은 주파수의 고전압 출력으로 변환한다. 두 출력을 터치하면 회로 임피던스가 높기 때문에 따끔거리지만 안전한 충격을 줍니다. 수업 상황에서 학생들은 다음과 같은 회로 요소를 사용합니다. 저회전 대 고회전 비율 모드에서 사용되는 멀티바이브레이터, 전류 증폭기 및 변압기.
기술 데이터
- 전원 공급 장치: 9VDC. 전류 소비량: 5mA(최대)
- IC 보드 치수: 2.33인치 x 1.20인치.
동작원리

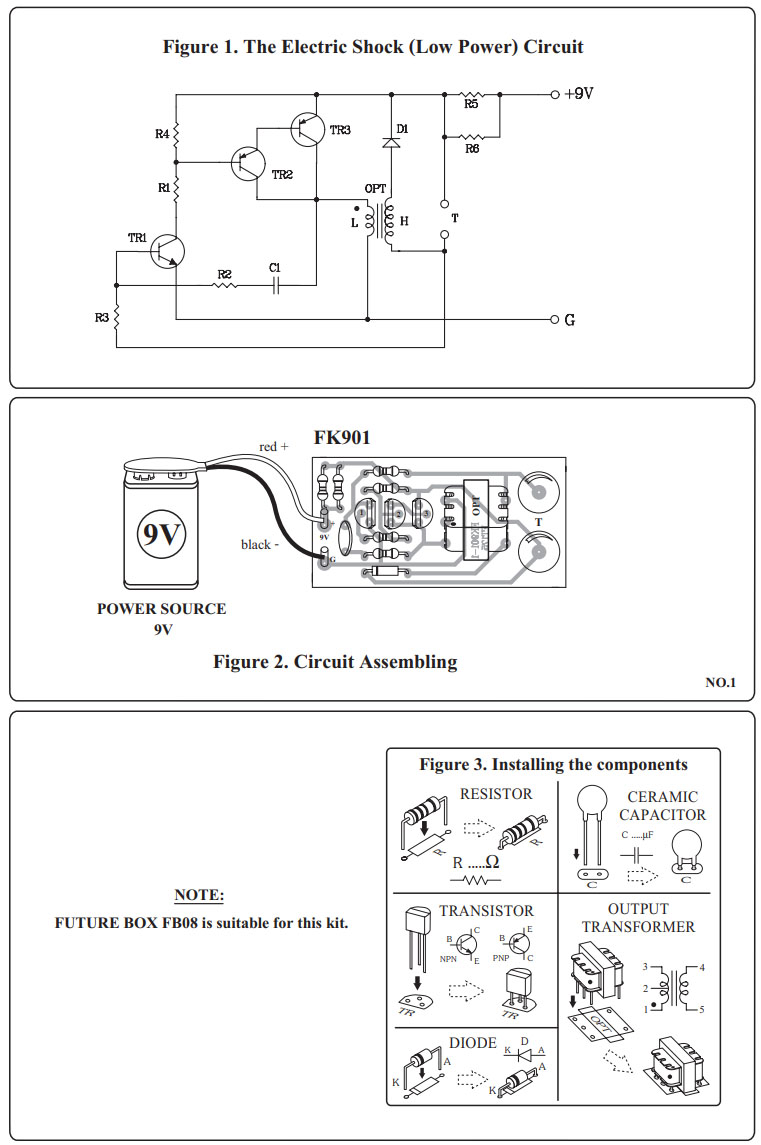

어떻게 작동하는가 접촉점 T에서 전류는 우리의 손과 R3을 TR1의 다리 B로 통과하여 유도되고 결과적으로 TR2와 TR3가 유도된다. TR2와 TR3의 레그 C에서 전류는 고주파 진동을 생성하기 위해 TR1과 C2를 통해 다시 TR1의 레그 B로 공급됩니다. 이러한 주파수는 C1과 R2의 값에 따라 달라집니다. 코일 L의 출력 전압은 TR1의 다리 B에 있는 지점 T로 고전압을 전송하는 코일 H로 유도됩니다. 따라서 TR1, TR2 및 TR3에는 전압과 전류가 없습니다.
회로조립
PCB 부품의 어셈블리는 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.
테스트
그림과 같이 회로를 완성하고 250VAC 스케일의 니들형 전압계로 조립합니다. 두 지점 P에서 전압을 측정하면 결과가 약 25V가 됩니다. 바늘이 차이지 않으면 전압계의 양극과 양극을 번갈아 가며 다시 측정합니다. 두 지점 모두에서 손으로 만지는 테스트합니다.
자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK901TE_1_A3.pdf
