수질 측정기 [FK944]
-> 수질을 측정하여 LED 로 상태를 표시하는 키트
전원 공급 장치: 9VDC. 소비량: 8mA(대기) 및 21mA. (작업중).
LED 레벨 표시: 8개의 LED
LED 작동 표시 - 레벨 조정: 3레벨
PCB 치수: 2.78 x 1.79인치
*가격 :
13,000 원
FK944는 소금 및 기타 오염 물질의 비율에 따라 물의 저항이 감소한다는 원리로 작동합니다. 이 회로는 8포인트 LED 어레이에 물 샘플 또는 스트림의 상대 전도도를 표시합니다. 여기서 녹색 LED는 빨간색 LED에 표시되는 오염 수준보다 낮은 오염 수준을 나타냅니다. FK944는 환경에 대한 수업 토론과 수학여행 중 하천과 호수의 염분 수치를 조사하는 데 이상적이다.
기술 데이터
- 전원 공급 장치: 9VDC.
- 소비량: 8mA(대기) 및 21mA. (작업중).
- LED 레벨 표시: 8개의 LED
- LED 작동 표시 - 레벨 조정: 3레벨
- PCB 치수: 2.78 x 1.79인치.
동작원리

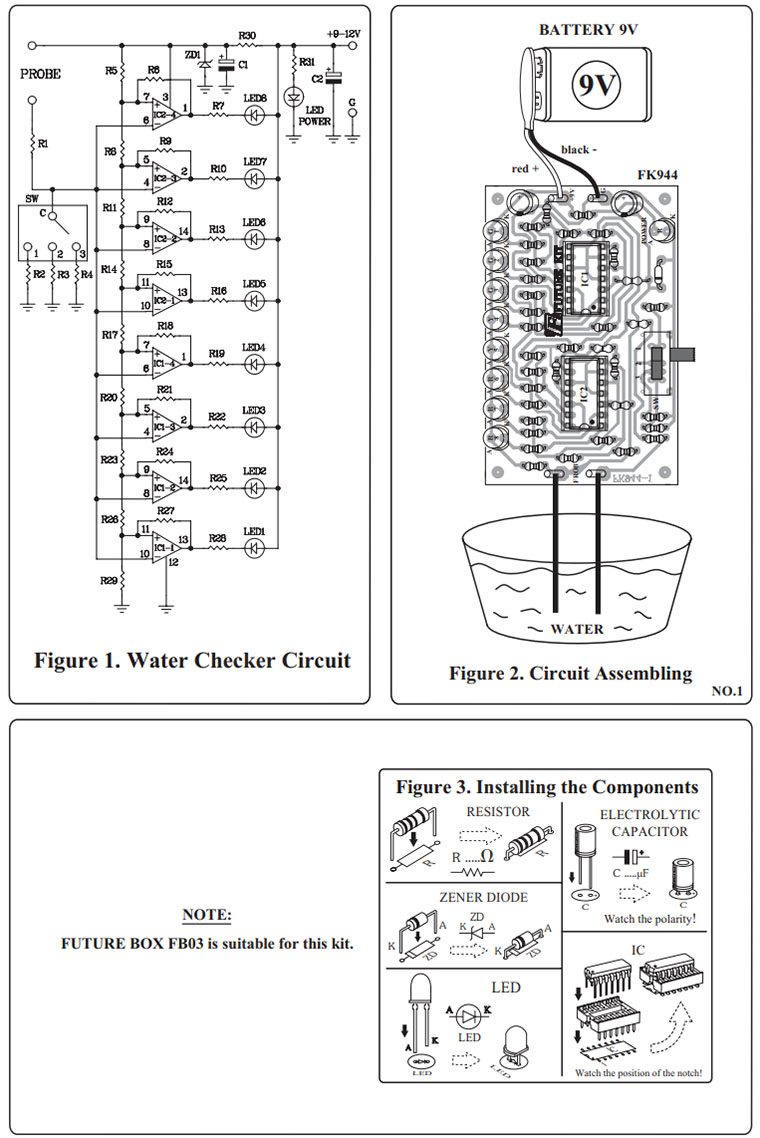

회로에 전압을 공급할 때(그림 1 참조) LED POWER 조명이 켜지면 제너 다이오드 ZD1에 의해 전압이 5.1V로 내려가고 이 전압이 회로에 공급됩니다. 일반적으로 물은 저항이 다르기 때문에 프로브로 물을 측정하면 전압이 물에 공급됩니다. 만약 물이 약간의 저항을 가지고 있다면, 더 많은 전압이 물에 공급될 것이지만, 만약 물이 많은 저항을 가지고 있다면, 더 적은 전압이 물에 공급될 것이다. 이 전압을 IC1과 IC2로 비교하여 입력 전압에 따라 LED 광이 커지게 된다. LED 레벨을 조정하려면 스위치 sw를 사용합니다.
회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.
테스트
그림 2와 같이 구성 요소를 연결합니다. 회로에 전류를 공급합니다. LED 전원 표시등이 켜집니다. 스위치를 "1" 위치로 밉니다. 프로브를 물로 가져가면 물의 저항에 따라 LED1에서 LED로 표시됩니다. 일부 LED 조명이 켜져 있으면 실드 스위치를 "2" 및 "3" 위치로 전환합니다(일반적으로 위치 "1"에서 급수 장치는 9개의 LED를 표시하고 여과된 물은 1개의 LED를 표시합니다).
참고: 이 물 검사기는 기본 측정기 전용입니다.
자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK944TE_1_A3.pdf
