쥐, 바퀴벌레 퇴치기 [FK929]
-> 특정 음파를 발생시켜 쥐, 바퀴벌레 등을 쫓는 키트
전원 공급 장치: 9VDC
최대 전류 소비량: 48mA
조절 가능한 음속: 10-33kHz
IC 보드 치수: 2.11 in x 1.66
*가격 :
12,500 원
이 회로는 설치류와 해충의 청각 신경을 짜증나게 하는 초음파를 발생시켜 그들이 견디지 못하고 그 장소를 떠나야 한다.
기술 데이터
- 전원 공급 장치: 9VDC
- 최대 전류 소비량: 48mA
- 조절 가능한 음속: 10-33kHz
- IC 보드 치수: 2.11 in x 1.66
동작원리

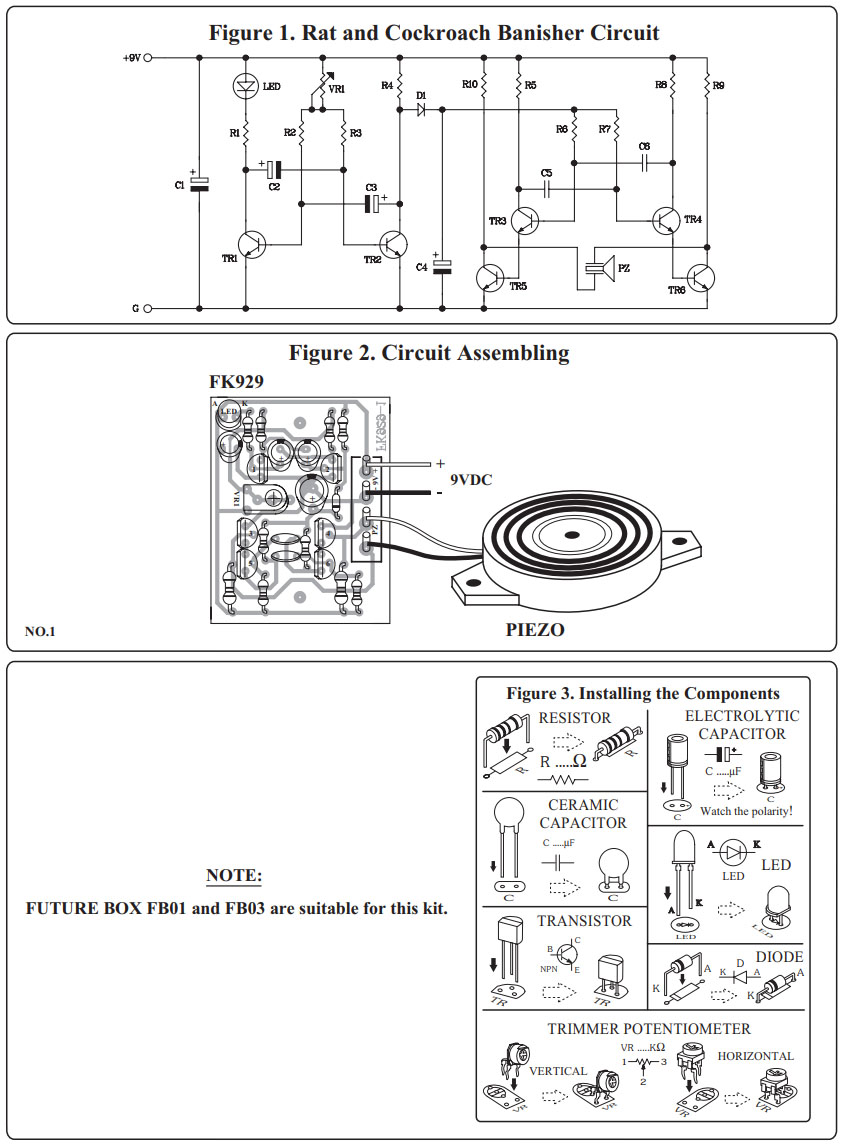

키트에는 2개의 모노스타블 멀티바이브레이터 회로가 포함되어 있습니다. 첫 번째는 낮은 주파수(C2, C3, R1~R4, LED, VR1)를 생성하는 TR1과 TR2로 구성되며 생성된 모든 주파수는 TR2의 Leg C로부터 분배된다. LED의 역할은 회로 성능을 표시하고 VR1은 성능 간격을 조정하는 것입니다. 도출된 저주파는 TR3 및 TR4(여기서, R5 내지 R8, C5 및 C6는 주파수 확대기)로 구성된 고주파 발생부를 제어하고, 압전 라우드스피커에 이러한 고주파를 전달하기 위해 전송될 것이다. 이 고주파 발생 회로는 저주파 발생 회로와 동기화되어 스피커의 소리를 수시로 들을 수 있습니다.
회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.
테스트
PZ 지점에서 압전 라우드스피커를 연결하기 전에 모든 장비가 잘 설정되어 있는지 확인합니다. VR1을 왼쪽 끝 위치로 보정하고 9V 지점에서 회로에 전원을 공급합니다(음극과 양극을 올바르게 연결하도록 주의하십시오. 그렇지 않으면 회로가 손상될 수 있습니다.). 그러면 스피커에서 주기적으로 주파수 소리가 들리고 LED가 동기적으로 깜박이는 것을 볼 수 있습니다. VR1을 오른쪽 끝 위치로 보정해 보십시오. 소리 간격이 더 길어집니다. 테스트 결과가 이와 같으면 회로를 사용할 준비가 되었음을 의미합니다. 실제 사용과 효과적인 목적을 위해, 설치류와 해충의 빈도를 알지 못하도록 빈도를 매주 변경해야 한다.
자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK929TE_12_A3.pdf
