모기 퇴치기 [FK918]

-> 특정 음파를 발생시켜 모기를 쫓는 키트
전원 공급 장치: 3VDC.
전류 소비량: 20mA(최대)
IC 보드 치수: 1.60인치 x 1.39
*가격 : 13,500 원

모기퇴치기는 피에조판을 이용해 10~30kHz 범위의 음파를 발생시키는 전자회로다. 이 주파수 범위는 모기가 탈출을 시도하는 에어트랩으로 날아드는 것처럼 불편하게 떨어졌다. 실제적인 목적을 위해서는 모기를 퇴치할 수 있는 적절한 주파수를 찾을 때까지 시행착오가 필수적이다.
기술 데이터
- 전원 공급 장치: 3VDC.
- 전류 소비량: 20mA(최대)
- IC 보드 치수: 1.60인치 x 1.39
​
작동원리​
저주파 발전기로 TR1, TR2를 연결. 이 주파수는 TR3, TR4를 제어하여 고주파를 생성합니다. TR1은 전류를 전도하는 반면, TR2는 전류를 전도하지 않는다. TR2의 컬렉터는 다이오드 D1을 통과한 후 C3로, VR1을 통과하여 R4를 통과하는 TR3 및 TR4의 기저부로 충전되는 고전압을 가질 것이다. TR3 및 TR4는 30KHz 주파수를 생성합니다. 두 번째 부분에서는 TR1이 전류의 전도를 중단하고, TR2가 대신 전류를 전도하여 TR2의 컬렉터를 무전압으로 만들기 때문에 C3가 충전되지 않고 VR1, R6, R7을 통해 TR3의 베이스로 전압이 의심스럽게 방전되고 TR4는 C3 전압에 따라 저주파가 발생한다. 최저 주파수는 10KHz입니다. 세 번째 부분에서는 TR2가 전류 전도를 중단하고, TR2의 컬렉터가 다시 왼쪽 전류를 C3로 충전합니다. 이제 주파수가 30KHz 피에조 사운드로 전환되어 주파수를 조정합니다.
​
회로 조립

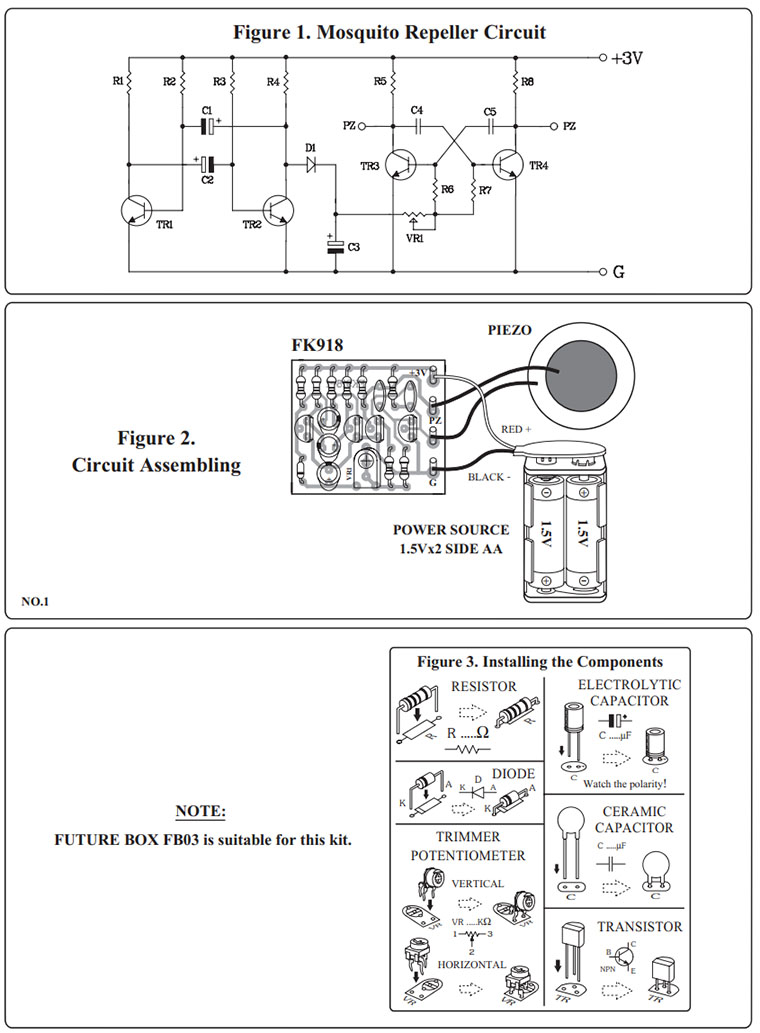

부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오. 피에조 보드를 "PZ" 지점에 연결하는
​
테스트
전원 공급 장치(2x1.5V)를 회로 보드의 적절한 지점(그림 2 참조)에 연결합니다. 피에조에서 날카로운 소리가 날 때까지 트리머 전위차계 VR1을 돌립니다.


자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK918TE_1_A3.pdf
