접촉 감지 스위치 [FK405]
-> 접촉을 인식하여 스위치를 on 또는 off 시키는 키트
전원 공급 장치: 12VDC.
전류 소비량: 최대 45mA.
최대 부하: 10A@125VAC 및 5A@220VAC
IC 보드 치수: 3.17인치 x 1.56인치.
*가격 :
10,000 원
이것은 사람들의 일상 생활을 편리하게 해주는 야간 조명 자동 스위치이다. 야간에는 자동으로 불이 켜지고 낮에는 꺼지기 때문에 게이트에 장착하기에 적합합니다. 이 회로는 가정용 전원을 약간 소비하므로 대기 상태에서 추가 전력이 필요하지 않습니다.
기술 데이터
- 전원 공급 장치: 12VDC.
- 전류 소비량: 최대 45mA.
- 최대 부하: 10A@125VAC 및 5A@220VAC
- IC 보드 치수: 3.17인치 x 1.56인치.
동작원리

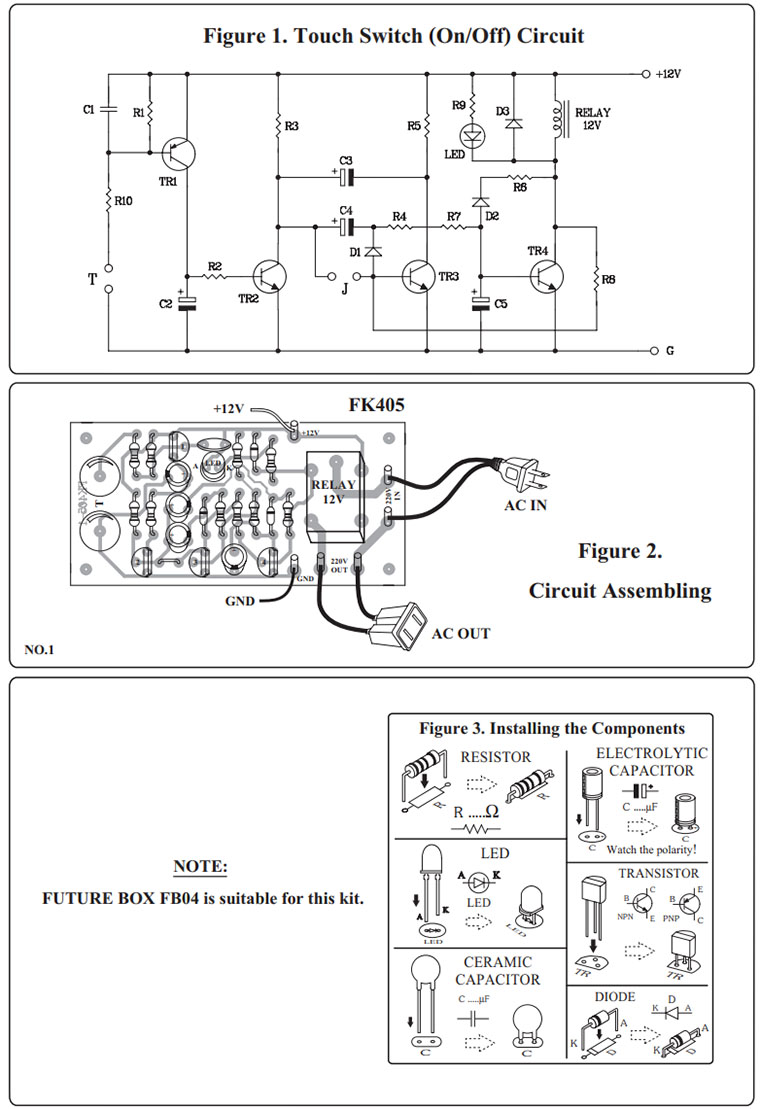

작동 방식 이 회로의 기능은 주로 TR3 및 TR4의 플립플롭 동작을 기반으로 합니다. 애플리케이션에는 두 가지 옵션이 있습니다. 순수하게 터치 스위치(ON-OFF) 및 반작용입니다. 설명은 로 시작할 것이다. 순수하게 터치 스위치(ON-OFF) : (J는 열린 채로 있습니다. 전압을 공급하여 회로를 처음 활성화할 때 LED는 어둡게 유지됩니다. T 단자 TR1 및 TR2를 만짐으로써 TR3를 비활성화시키는 전류를 전도하고, 반대로 TR4는 전류를 통과시키기 시작한다. LED가 드디어 커지기 시작합니다. 반대로 T단자가 다시 터치되면 TR1과 TR2의 플립플롭 동작이 TR4를 대기시킨 상태에서 TR3 동작을 하게 된다. LED는 빛을 내지 않습니다. 반작용 : (J가 연결되었습니다.). 이 모드에서 LED를 켜려면 T 단자가 손가락과 일정하게 접촉해야 합니다. T 단자가 손가락과 접촉이 끊기는 순간 LED의 빛이 꺼집니다. T 단자를 터치하는 동안 LED가 켜지는 이유에 대한 설명은 순수한 터치 상황에서 찾을 수 있습니다. T 단자가 열린 상태(T에 핑거가 없는 상태)에서 TR1과 TR2가 모두 대기 모드 TR3에 있을 때 TR4를 절전 모드로 만드는 전류를 전도하기 시작합니다. 이 경우 LED가 켜지지 않습니다. 이 논리는 J 단자가 연결되어 있기 때문에 가능합니다.
회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.
테스트
J를 서로 연결하지 마십시오. 전원 공급 장치 12VDC를 회로에 연결합니다. T 센서를 1회 터치하면 LED가 표시되고 릴레이가 작동합니다. 공급을 분리하고 J를 연결합니다. 전원 공급 장치를 다시 연결합니다. 이제 LED가 표시되지 않습니다. T 센서, LED 및 릴레이를 터치하면 작동이 시작되고 T 센서를 다시 터치하면 중지됩니다. 원하는 기능 유형을 선택할 때 한 번의 터치 시작과 한 번의 터치 중지가 필요한 경우 J를 함께 연결하지 마십시오. 를 눌러야 할 경우 스위치를 켜고 스위치를 끄지 않고 J를 함께 연결합니다.
자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK405TE_1_A3.pdf
