강력사이렌 [FK230]

-> 10W의 출력을 내는 사이렌 키트입니다.
전원공급기 : 12VDC., - 전류소비량 : 200mA 최대
출력 : 10W 최대
라우드스피커 연결 : 8옴
IC 보드 치수 : 2.15 in x 1.41
*가격 : 6,000 원

FK230 10와트 싱글 톤 슈퍼 사이렌은 FK228과 동일한 라인에서 제작되지만 출력 트랜지스터는 훨씬 더 높은 피크 전류를 처리할 수 있어 경고 장치, 경보 시스템, 전화 링 리피터 및 출입구 경보에 적합합니다. 대부분의 유형의 인체 감지기에 추가할 수 있다.
​
기술자료
- 전원공급기 : 12VDC.
- 전류소비량 : 200mA 최대
- 출력 : 10W 최대
- 라우드스피커 연결 : 8옴
- IC 보드 치수 : 2.15 in x 1.41
​
작동 원리

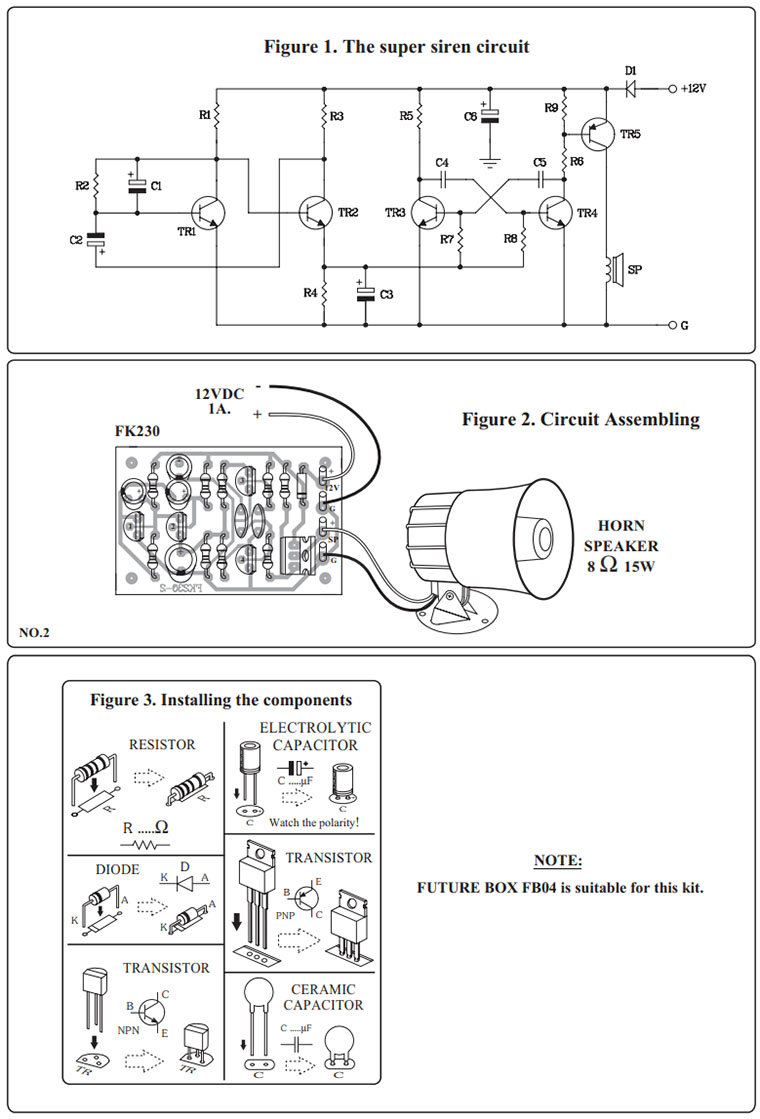

이 회로는 각각 저주파 및 고주파 발생기로 구성되어 있습니다. 저주파는 도 1과 같이 TR1, TR2, R1, R2, R3, C1, C2를 연결하여 TR2의 이미터(R4 및 C3를 통한 접지)로부터 얻어진다. 이와 동시에, 도 1에 도시된 바와 같이, TR2로부터의 일부 신호가 R7, R8, TR3, TR4, R5, R9, C4 및 C5로 공급된다. 고주파 신호인 결과는 추가 증폭을 위해 R6을 통해 TR5의 베이스로 전달됩니다. 이 신호는 라우드스피커에서 들을 수 있다.
​
회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상될 가능성을 방지하기 위해 납 흡수기 또는 납 추출기 와이어를 사용하십시오.
테스트
이 키트는 12VDC의 작동 전압이 필요합니다. 어댑터(12VDC)를 사용하여 회로에 이 전압을 인가하면 스피커에서 사이렌 소리가 나옵니다.


자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK230TE_2_A3.pdf
