차임벨 [FK920]

-> 방송 시작전에 딩동 소리내는 키트
전원 공급 장치: 9VDC.
전류 소비량: 15mA. 최대 (작동)
IC 보드 치수: 1.98인치 x 1.32인치.
*가격 : 11,000 원

FK920이 생산하는 전자식 '딩동' 차임벨 신호는 마이크 스위치를 처음 켤 때 아나운서의 메시지 직전에 퍼블릭 어드레스 시스템에 삽입된다.
​
기술 데이터
- 전원 공급 장치: 9VDC.
- 전류 소비량: 15mA. 최대 (작동)
- IC 보드 치수: 1.98인치 x 1.32인치.
​
작동 방식
스위치를 누르면 전압 9V가 S1을 통해 회로로 전달됩니다. 전류는 R2를 통해 TR2의 기저부로 흐릅니다. TR2 도통 전류로서 TR3도 마찬가지이며, TR3의 컬렉터는 R5, R6을 통해 접지로 전달되는 고전압을 갖는다. R6의 전류는 IC1로 전달되어 마이크와 스피커에서 시작-통 사운드로 전달됩니다. 전류는 스위치, R1, VR1을 통해 흐르고 C1을 충전합니다. C1이 0.7V가 될 때까지 충전되면, TR1은 전류를 집전체에서 접지로 전도하므로, TR2의 기저에는 전압이 없다. IC에는 전압이 없고 스위치를 눌러도 OUT에는 팅통음이 없기 때문에 TR2와 TR3는 전도 전류를 중단합니다. 스위치를 끄면 땡땡 소리도 나지 않습니다. VR1 조정통음은 1회 1회만, VR2 조정통음은 증감한다.
​
회로조립

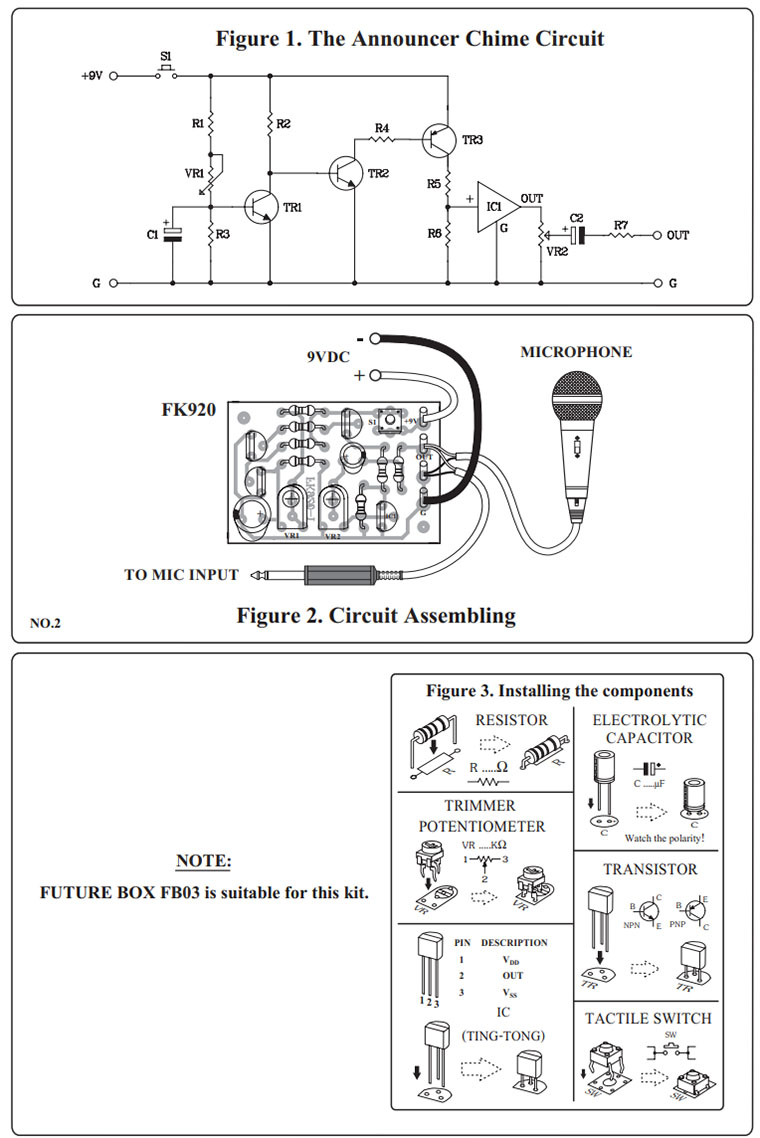

부품의 어셈블리는 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.
​
테스트
이 회로는 사전 마이크 및 마이크가 설정된 앰프와 연결되어야 합니다. 그림과 같이 사전 마이크 병렬의 IN을 연결합니다. 볼륨 VR1과 VR2를 가운데로 돌립니다. 마이크를 켜고 S1을 누르면 스피커에서 팅통 소리가 발생한 다음 꺼집니다. 10분을 기다린 후 VR1 볼륨을 돌리고 땡땡 소리가 날 때까지 S1을 누릅니다.


자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK920TE_2_A3.pdf
