경찰 사이렌 [FK234]

-> 경찰차 사이렌 키트
전원 공급 장치: 9 ~ 12VDC.
전류 소비량: 60 ~ 65 mA.
IC 보드 치수: 1.22 in x 2.01 in.
*가격 : 6,000 원

FK234는 일련의 비상 차량 소음기 중 하나로, 강의실에서 실제 납땜 세션과 간단한 톤 생성 회로의 트랜지스터 검사에 적합합니다. 제공된 8Ω 0.25W 스피커를 통한 출력 사운드는 많은 카운티의 경찰 차량 사이렌과 유사하므로 FK234는 무대, 모델 및 장난감에 이상적인 사운드 효과 장치입니다.
​
기술 데이터
- 전원 공급 장치: 9 ~ 12VDC.
- 전류 소비량: 60 ~ 65 mA.
- IC 보드 치수: 1.22 in x 2.01 in.
​
작동원리​

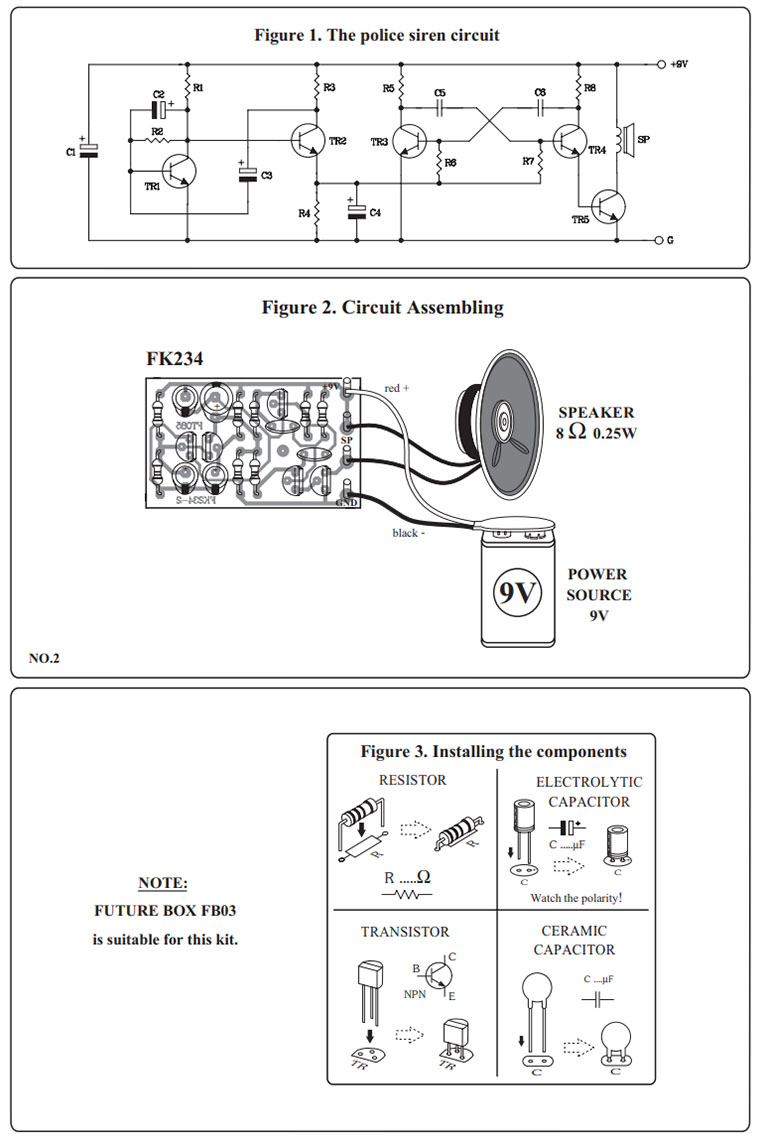

TR1과 TR2는 TR2의 레그 E에서 파생될 수 있는 저주파 발생기로 구성된다. 또한 TR3 및 TR4는 저주파 발생기와 함께 작동하는 고주파 발생기로 구성됩니다(로깅 시간은 C4의 값에 따라 결정됨). 두 주파수 모두 소형 스피커에 도달하기 전에 증폭하기 위해 TR5의 베이스에 공급됩니다.
​
회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 양극과 음극의 구성은 그림 3과 같다. 40와트를 초과하지 않는 납땜 인두/건과 플럭스가 내부에 있는 주석-리드의 납땜 60:40을 사용한다. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.
​
테스트
이 키트에는 9VDC의 작동 전압 범위가 필요합니다. 전원 공급 장치를 적용합니다. 스위치를 누르면 스피커에서 소리가 들립니다. 그리고 다른 스위치를 누르면 경찰 소리가 들릴 것이다


자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK234TE_2_A3.pdf
