조립키트,부품(DIY Assembly)
>
소리 관련
미니 사이렌 [FK228]
-> 일반적인 사이렌을 간단하게 구현한 키트
전원 : 9VDC
전류소비량 : 36mA (최대) 라우드스피커 연결: 8Ω/0.25W
IC 보드 치수: 1.79in x 1.36
*가격 :
5,500 원
이 미니 사이렌 회로는 저렴한 가격에 쉽게 조립할 수 있는 꽤 괜찮은 사이렌입니다. 자동차나 장바구니에 설치하거나 교육용으로 설치하기에 적합하다.
기술자료
- 전원 : 9VDC
- 전류소비량 : 36mA (최대) 라우드스피커 연결: 8Ω/0.25W
- IC 보드 치수: 1.79in x 1.36
동작원리

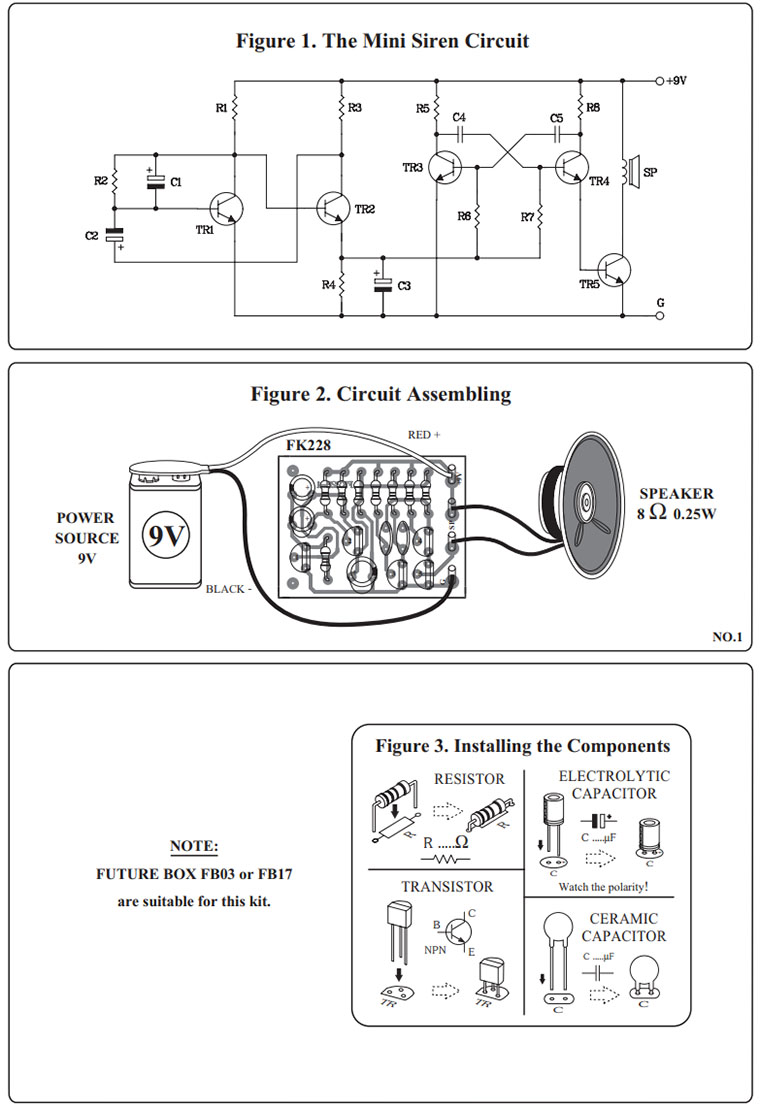

회로 성능 TR1 및 TR2는 고주파를 제어하는 저주파 발생기로 연결됩니다. 고주파는 TR3 및 TR4에 의해 생성되며, 저주파에 의해 제어되는 고주파는 TR5를 통해 전달되어 스피커로 더욱 증폭됩니다. 사이렌 소리는 C3와 R4에 의해 설정됩니다.
회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.
테스트
연결 및 장착 테스트는 그림 2에 나와 있습니다. 배터리 또는 어댑터에서 회로로 9VDC를 공급합니다. "+9V"를 양극(양극)에 연결하고, "G"를 음극(음극)에 연결하면 사이렌이 작동합니다.
자료출처 :
https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK228TE_1_A3.pdf
